Koskee: autoja joissa vetokoukku
Vetokoukun kääntö esiin/sisään täytyy tehdä erittäin huolellisesti.
- Kuva 140Tavaratilassa: kytkimet (esimerkkiasennot)

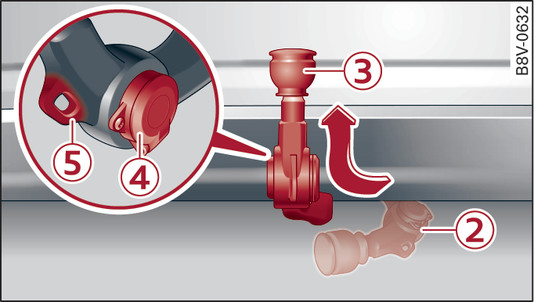

- Kuva 141Takapuskuri: vetokoukun lukitus ja pistorasian avaus
Vetokoukun kääntö esiin
Kytke seisontajarru.
Avaa tavaratilankansi.
Käännä vetokoukkua -2- kädellä lisää nuolen suuntaan, kunnes se lukittuu selvästi Kuva 141►. LED palaa jatkuvasti.
Ennen kuin kytket perävaunun, irrota suojus -3- ja aseta se talteen auton sisälle.
Yhdistä perävaunun virtajohto pistorasiaan -4-.
Kun kytket perävaunun kiinni autoon, kiinnitä perävaunun turvavaijeri silmukkaan -5-.
Virta kytkettäessä merkkivalo
ja teksti Tarkasta vetokoukku* eivät saa ilmestyä mittariston näyttöön.
ja teksti Tarkasta vetokoukku* eivät saa ilmestyä mittariston näyttöön.
Vetokoukun kääntö sisään
Kun perävaunu on irrotettu, paina suojus -3- takaisin paikalleen.
Vedä kytkimestä -1-. Vetokoukku vapautuu ja kääntyy alas. LED vilkkuu.
Käännä vetokoukku kädellä ääriasentoon asti puskurin alle, niin että se lukittuu selvästi ►. LED palaa jatkuvasti.
Virta kytkettäessä merkkivalo ja teksti Tarkasta vetokoukku!* eivät saa ilmestyä mittariston näyttöön.
ja teksti Tarkasta vetokoukku!* eivät saa ilmestyä mittariston näyttöön.Kun auto liikkuu tai tavaratilankansi on kiinni, kytkin ei ole toiminnassa.
Kytkimen LED-valon merkitys
- Kun LED vilkkuu, vetokoukku ei ole vielä käyttö- tai lepoasennossa.
- Kun LED palaa, vetokoukku on käyttö- tai lepoasennossa.
- Varmista, että vetokoukun kääntymisalueella ei ole ihmisiä, eläimiä tai mitään esineitä.
- Jos LED vilkkuu tai mittariston näyttöön ilmestyvät merkkivalo sekä teksti Tarkasta vetokoukku!*, vetokoukkua ei saa käyttää – vaarana onnettomuus! Tee kääntäminen uudelleen. Jos kyseessä on tekninen vika, ota yhteyttä ammattikorjaamoon.
- Älä liikuta vetokoukkua työkaluilla tai muilla apuvälineillä. Vetokoukku voi silloin vaurioitua eikä sen turvallinen käyttö olisi enää varmaa.
- Älä liikuta kytkintä, kun vetokoukku on kuormitettuna.
VAROITUS
Älä suuntaa painepesurin suihkua suoraan vetokoukun tiivisteeseen tai pistorasiaan. Tiiviste voi vahingoittua. Sisään voi päästä kosteutta, joka voi aiheuttaa ruoste- ja muita vaurioita.
Huomautus
- Vetokoukun silmukka -5- on tarkoitettu vain perävaunun turvavaijerin kiinnittämiseen.
- Vetokoukun kääntömekanismi on täytetty voiteluaineella. Jos vetokoukkua ei käännetä pitkään aikaan, kääntömekanismi voi jäykistyä. Tällöin vetokoukkua tulisi käännellä edestakaisin tai se on vapautettava voimakkaasti heiluttamalla.
- Vetokoukku tulisi kääntää sisään, kun ajetaan ilman perävaunua.
