Koskee: autoja joissa pistokehybridijärjestelmä

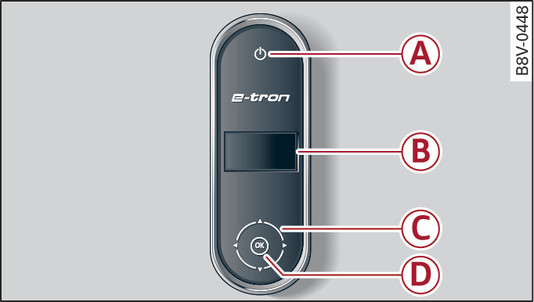

- Kuva 134Latausjärjestelmä: käyttöyksikkö

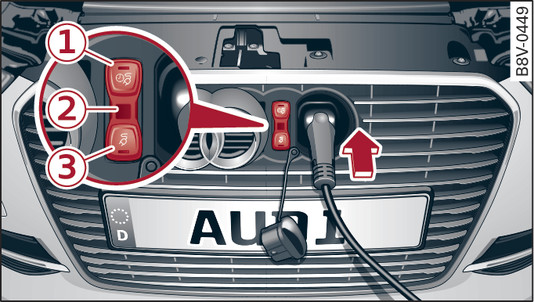

- Kuva 135Jäähdyttimensäleikkö: auton latausliitäntä ja painikemoduuli
Latausyksikkö sijaitsee Audi-renkaiden takana auton keulassa.
-A- Painike
/LED
/LED
-B- Näyttökenttä
-C- Nuolipainikkeet
-D- Painike OK
-1- Latausajastimen painike
-2- Käyttötilan LED-valo
-3- Välittömän latauksen painike
Latausjärjestelmän ja auton eri tilanäyttöjen merkitys, ks. linkki►.
HUOMIO
Mikäli LED-valo -A- palaa punaisena, käyttöyksikössä on vika. Erota käyttöyksikkö verkkovirrasta. Ota huomioon kappale linkki►.
Huomautus
- Käyttöyksikön virransyötön muodostamisen tai palauttamisen jälkeen laite suorittaa itsetestauksen.
- Käyttöyksikölle voidaan aktivoida PIN linkki►.
- Autoa ei voi käynnistää auton latauspistoke yhdistettynä.
