Koskee: autoja joissa pistokehybridijärjestelmä

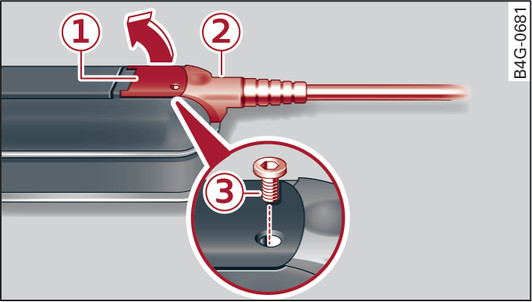

- Kuva 129Käyttöyksikkö: johdon irrotus/kiinnitys
Edellytykset:
Korkeajännitekun lataus on päättynyt.
Auton latauspistoke on irrotettu auton latausliitännästä.
Virtapistoke on irrotettu pistorasiasta.
Johdon vapautus
Hellitä tarvittaessa ruuvi -3- Kuva 129► auton mukana tulevalla ruuvitaltalla.
Nosta vipu -1- kokonaan ylös.
Vedä pistoketta -2- ulos ensimmäiseen vastukseen asti.
Sulje vipu -1-, kunnes se on tasaisesti pistoketta -2- vasten.
Vedä pistoke -2- kokonaan ulos.
Johdon kiinnitys
Nosta vipua -1- kevyesti ylös.
Työnnä pistoketta -2- ensimmäiseen vastukseen asti käyttöyksikköön.
Nosta vipu -1- kokonaan ylös.
Työnnä pistoke -2- kokonaan käyttöyksikköön.
Sulje vipu -1-.
Kiristä ruuvi -3- auton mukana tulevalla ruuvitaltalla.
HUOMIO
- Ennen virtajohdon tai autojohdon vaihtamista pitää virtajohto aina irrottaa pistorasiasta.
- Noudata korkeajänniteakkua ladattaessa ehdottomasti määrättyä järjestystä. Älä irrota auton latauskaapelia pistorasiasta latauksen aikana. Lataustapahtuma pitää päättää, ennen kuin auton latauskaapeli voidaan irrottaa pistorasiasta.
- Vaihda kaapeli vain kuivassa ympäristössä.
- Audi e-tron -latausjärjestelmää saa käyttää vain yksikkönä, johon kuuluu virtajohto, käyttöyksikkö ja autojohto. Suosittelemme käyttämään vain Audin hyväksymiä kaapeleita/johtoja.
