Ισχύει για: Οχήματα με σύστημα έλξης ρυμούλκας (κοτσαδόρος)
Η μετακίνηση του συστήματος έλξης ρυμούλκας προς τα έξω/μέσα πρέπει να γίνεται με μεγάλη προσοχή.

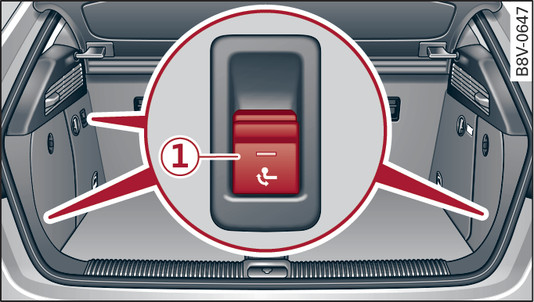

- εικ. 140 Απεικόνιση του χώρου αποσκευών: Διακόπτης (παράδειγμα θέσεων)

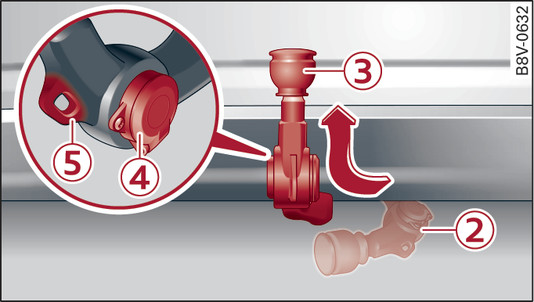

- εικ. 141 Προφυλακτήρας πίσω: Ασφάλιση συστήματος έλξης ρυμούλκας και άνοιγμα πρίζας
Μετακίνηση συστήματος έλξης ρυμούλκας προς τα έξω
Ενεργοποιήστε το φρένο στάθμευσης.
Ανοίξτε το καπό του χώρου αποσκευών.
Έλξετε τον διακόπτη -1- εικ.140► ►. Το σύστημα έλξης ρυμούλκας έχει απασφαλιστεί και μετακινείται προς τα κάτω. Η LED αναβοσβήνει.
Μετακινήστε το σύστημα έλξης ρυμούλκας -2- με το χέρι ακόμα περισσότερο στην κατεύθυνση του βέλους, μέχρι να ακούσετε και να αισθανθείτε ότι ασφάλισε εικ.141►. Η LED ανάβει διαρκώς.
Πριν από τη σύνδεση μιας ρυμούλκας αφαιρέστε το κάλυμμα προστασίας από τη σκόνη -3- και φυλάξτε το στο αυτοκίνητο.
Συνδέστε το καλώδιο της ρυμούλκας στην πρίζα -4-.
Όταν συνδέετε μια ρυμούλκα στο αυτοκίνητό σας, να αναρτάτε το σχοινί ασφαλείας της ρυμούλκας στον κρίκο -5-.
Κατά την ενεργοποίηση της ανάφλεξης, η ενδεικτική λυχνία
καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο!* δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.
καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο!* δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.
Μετακίνηση συστήματος έλξης ρυμούλκας προς τα μέσα
Μετά την αποσύνδεση μιας ρυμούλκας τοποθετήστε πάλι το κάλυμμα προστασίας από σκόνη -3-, πιέζοντάς το.
Έλξετε τον διακόπτη -1-. Το σύστημα έλξης ρυμούλκας έχει απασφαλιστεί και μετακινείται προς τα κάτω. Η LED αναβοσβήνει.
Μετακινήστε το σύστημα έλξης ρυμούλκας με το χέρι έως τον τερματισμό κάτω από τον προφυλακτήρα, μέχρι να ακούσετε και να αισθανθείτε ότι ασφάλισε ►. Η LED ανάβει διαρκώς.
Κατά την ενεργοποίηση της ανάφλεξης, η ενδεικτική λυχνία καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο!* δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.
καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο!* δεν πρέπει να εμφανίζονται στην οθόνη του οργάνου πολλαπλών λειτουργιών.Όταν το αυτοκίνητο κινείται ή το καπό του χώρου αποσκευών είναι κλειστό, ο διακόπτης είναι εκτός λειτουργίας.
Σημασία των LED στον διακόπτη
- Αν η LED αναβοσβήνει, το σύστημα έλξης ρυμούλκας δεν βρίσκεται ακόμα στη θέση λειτουργίας ή ηρεμίας.
- Αν η LED ανάβει, το σύστημα έλξης ρυμούλκας βρίσκεται στη θέση λειτουργίας ή ηρεμίας.
- Προσέξτε, ώστε να μην βρίσκονται ούτε άτομα, ούτε ζώα ή αντικείμενα στην περιοχή κίνησης του συστήματος έλξης ρυμούλκας.
- Αν αναβοσβήνει η LED ή στην οθόνη του οργάνου πολλαπλών λειτουργιών εμφανίζεται η ενδεικτική λυχνία καθώς και το μήνυμα Ελέγξτε τον κοτσαδόρο!*, δεν επιτρέπεται να θέσετε σε λειτουργία το σύστημα έλξης ρυμούλκας – Κίνδυνος ατυχήματος! Επαναλάβετε τη διαδικασία αναδίπλωσης. Αν υπάρχει τεχνική βλάβη, επικοινωνήστε με έναν εξουσιοδοτημένο συνεργάτη Service.
- Μην επεμβαίνετε ποτέ στο σύστημα έλξης ρυμούλκας με βοηθητικά μέσα ή εργαλεία, όταν αυτό βρίσκεται σε διαδικασία μετακίνησης. Το σύστημα έλξης ρυμούλκας ενδέχεται έτσι να υποστεί βλάβη και δεν διασφαλίζεται πια η ασφαλής χρήση.
- Μη χρησιμοποιείτε ποτέ τον διακόπτη με το σύστημα έλξης ρυμούλκας υπό φορτίο.
ΠΡΟΣΟΧΗ
Μην κατευθύνετε το σύστημα καθαρισμού υψηλής πίεσης απευθείας επάνω στη στεγανοποίηση του συστήματος έλξης ρυμούλκας ή στην πρίζα. Η στεγανοποίηση μπορεί να υποστεί βλάβη. Έτσι μπορεί να εισχωρήσει υγρασία και να προκληθεί σκουριά, καθώς και βλάβες στο σύστημα.
Πληροφορία
- Ο κρίκος -5- στο σύστημα έλξης ρυμούλκας (κοτσαδόρο) προβλέπεται αποκλειστικά και μόνο για τη στερέωση του σχοινιού ασφαλείας της ρυμούλκας.
- Ο μηχανισμός μετατόπισης του συστήματος έλξης ρυμούλκας είναι γεμάτος με λιπαντικό μέσο. Αν το σύστημα μετατόπισης δεν χρησιμοποιηθεί για πολύ μεγάλο χρονικό διάστημα ή αν η χρήση του είναι συνεχής, μπορεί λόγω διαφορετικής κατανομής του λιπαντικού μέσου, η διαδικασία μετακίνησης να γίνεται με δυσκολία ή το σύστημα έλξης ρυμούλκας κατά το λύσιμο να μην μετακινείται αυτόνομα προς τα κάτω. Για την αντιμετώπιση αυτής της κατάστασης συνιστούμε την επανειλημμένη μετατόπιση του συστήματος έλξης ρυμούλκας μέσα - έξω, ή το λύσιμό του μέσω παλινδρομικών κινήσεων (τράνταγμα).
- Aν οδηγείτε χωρίς συνδεδεμένη ρυμούλκα, συνιστάται να μετακινείτε το σύστημα έλξης προς τα μέσα.
