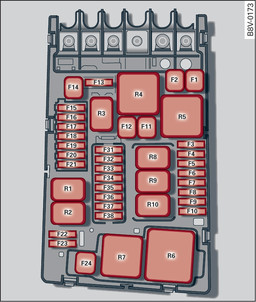

- Abb. 345 Motorraum: Sicherungsbelegung
Nr. | Verbraucher |
F1 | Elektronische Stabilisierungskontrolle (ESC) |
F2 | Elektronische Stabilisierungskontrolle (ESC) |
F3 | Motorsteuergerät |
F4 | Motorkomponenten, Motorkühlung, Spule Zuheizer Relais (1+4+7), Relais Sekundärluftpumpe |
F5 | Motorkomponenten, Tanksystem (Diesel), CNG Abschaltventil |
F6 | Bremslichtschalter |
F7 | Motorkomponenten, Wasserpumpen, Tanksystem (Benziner) |
F8 | Lambdasonde |
F9 | Motorkomponenten, Abgasklappe, Glühzeitsteuergerät (Relais 6) |
F10 | Kraftstoff-Steuergerät, Kraftstoffpumpe |
F11 | Luftzusatzheizung Heizstab 2, Sekundärluftpumpe |
F12 | Luftzusatzheizung Heizstab 3, Unterdruckpumpe |
F13 | Automatikgetriebe |
F14 | Motorkomponenten, Zündspule |
F15 | Hupe |
F16 | Zündspule (Relais 8), Leistungs- und Steuerelektronik |
F17 | Elektronische Stabilisierungskontrolle (ESC), Motorsteuergerät (Relais 5) |
F18 | Klemme 30 (Referenzspannung), Batterieüberwachung |
F19 | Scheibenwischer vorn |
F20 | Diebstahlwarnanlage |
F22 | Klemme 50 Diagnose, Motorsteuergerät |
F23 | Anlasser |
F24 | Luftzusatzheizung Heizstab 1, Bremskraftverstärker |
F31 | Vakuumpumpe, Wasserpumpe, Hochdruckpumpe, Einspritzventile |
F33 | Bremsdruckspeicher, Rekuperation, Getriebeölpumpe |
F34 | Bremskraftverstärker |
F35 | Klimafunktionsrelais |
F37 | Standheizung |
