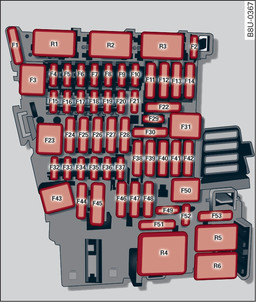

- Abb. 344 Innenraum: Sicherungsbelegung
Nr. | Verbraucher |
F1 | Motorkomponenten AdBlue |
F2 | Sitzverstellung |
F3 | Hydraulikpumpe Verdeck |
F4 | Bedieneinheit Infotainment, Infotainment-Komponenten |
F5 | Gateway |
F6 | Wählhebel (Automatikgetriebe) |
F7 | Klima-/Heizungs-Bedienteil, Standheizung, Relaisspule Heckscheibenheizung, Reifendruckkontrolle |
F8 | Schalter für elektromechanische Parkbremse, Lichtschalter, Regen-/Lichtsensor, Diebstahlwarnanlage, Diagnosestecker, Dachmodul, Notrufsystem, Leuchtweitenregulierung |
F9 | Schaltermodul Lenksäule |
F10 | Infotainment-Display |
F11 | Steuergerät Bordnetz links |
F12 | Infotainment-Komponenten |
F13 | Gurtstraffer Fahrerseite |
F14 | Gebläselüfter Heizungs-/Klimaanlage |
F15 | Elektrische Lenksäulenverriegelung |
F16 | Infotainment-Komponenten |
F17 | Kombiinstrument |
F18 | Rückfahrkamera |
F19 | Steuergerät Komfortzugang |
F20 | Motorkomponenten |
F21 | Schaltermodul Lenksäule, Lenkradheizung |
F23 | Panorama-Glasdach/Steuergerät Verdeck, Verdeckverschluss |
F24 | Steuergerät Bordnetz rechts |
F25 | Fensterheber Fahrerseite vorn/hinten |
F26 | Sitzheizung |
F27 | Innenbeleuchtung |
F28 | Steuergerät Verdeck |
F29 | Innenbeleuchtung |
F30 | Diagnosestecker |
F32 | Frontkamera, Einparkhilfe, Sensor für automatische Distanzregulierung, Spurwechselassistent |
F33 | Airbag |
F34 | Taster Anfahrassistent, Innensound, Schalter für Rückfahrleuchte, Temperatursensor, Spule für Kopfraumheizungsrelais und Steckdosenrelais, Taster Verdeckbetätigung |
F35 | Luftgütesensor, automatisch abblendbare Spiegel, Diagnosestecker, Mittelkonsole Stromversorgung |
F36 | Scheinwerfer rechts (LED, Matrix LED) |
F37 | Scheinwerfer links (LED, Matrix LED) |
F38 | Hochvoltbatterie |
F39 | Fensterheber Beifahrerseite vorn/hinten |
F40 | Zigarettenanzünder, Steckdosen |
F41 | Gurtstraffer Beifahrerseite |
F42 | Zentralverriegelungsumfänge |
F43 | Sound-Verstärker |
F44 | Allradantrieb |
F47 | Heckscheibenwischer |
F48 | Soundaktor außen |
F49 | Kupplungssensor (Relais 1+2), Hochvoltbatterie, Leistungselektronik |
F52 | Steuergerät Dämpferregelung |
F53 | Heckscheibenheizung |
Die elektrischen Sitze* sind über Sicherungsautomaten abgesichert, die sich nach Beheben der Überlastung nach einigen Sekunden automatisch wieder einschalten.
