- Abb. 311 Gilt für: Fahrzeuge mit Fahrzeugbatterie im MotorraumMotorraum: Anschlüsse für Ladegerät und Starthilfekabel

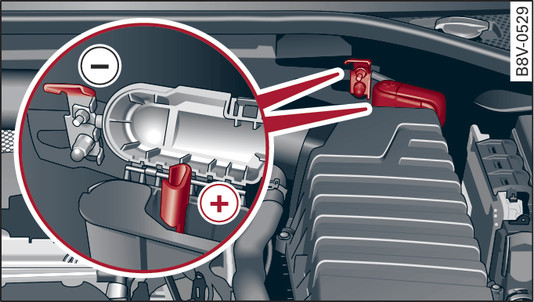

- Abb. 312 Gilt für: Fahrzeuge mit Fremdstart-Punkt (+)Motorraum: Anschlüsse für Ladegerät und Starthilfekabel
Beachten Sie die Sicherheitshinweise Link►.
Fahrzeuge mit Plug-in-Hybrid-Antrieb*: Link►.
Voraussetzung: Verwenden Sie nur Ladegeräte mit einer maximalen Ladespannung von 14,8 V. Die Anschlusskabel der Fahrzeugbatterie bleiben angeschlossen.
Je nach Motorisierung befindet sich die Batterie im Motorraum oder im Gepäckraum. Bei Fahrzeugen mit Batterie im Gepäckraum befindet sich ein Fremdstartpunkt im Motorraum, der auch zum Batterieladen verwendet wird. Die Batterie wird in jedem Fall im Motorraum geladen. Der Massepunkt -–- sitzt immer an der Karosserie.
Schalten Sie alle Stromverbraucher und die Zündung aus.
Öffnen Sie die Motorraumklappe Link►.
(Gilt für: Fahrzeuge mit Fahrzeugbatterie im Motorraum: ) Klappen Sie die Batterieabdeckung auf Abb. 311►.
(Gilt für: Fahrzeuge mit Fremdstart-Punkt (+): ) Klappen Sie die Abdeckung am Pluspol auf Abb. 312►.
Klemmen Sie die Polzangen des Ladegeräts vorschriftsmäßig an den Pluspol (+) und ausschließlich den Massepunkt der Karosserie (–) an.
Stecken Sie das Netzkabel des Ladegeräts in die Steckdose und schalten Sie das Gerät ein.
Am Ende des Ladevorgangs: Schalten Sie das Ladegerät aus und ziehen Sie das Netzkabel aus der Steckdose.
Nehmen Sie die Polzangen des Ladegeräts ab.
(Gilt für: Fahrzeuge mit Fahrzeugbatterie im Motorraum: ) Klappen Sie die Abdeckung wieder ordnungsgemäß zurück auf die Batterie.
(Gilt für: Fahrzeuge mit Fremdstart-Punkt (+): ) Klappen Sie die Abdeckung am Pluspol zu.
Schließen Sie die Motorraumklappe Link►.
- Bei der Ladung von Batterien kann ein hochexplosives Knallgasgemisch entstehen. Laden Sie die Fahrzeugbatterie nur in gut belüfteten Räumen auf.
- Eine entladene Fahrzeugbatterie kann bereits bei Temperaturen um 0 °C gefrieren. Eine gefrorene bzw. aufgetaute Fahrzeugbatterie darf nicht geladen und nicht weiter benutzt werden. Das Batteriegehäuse kann durch die Eisbildung gerissen sein und ggf. Batteriesäure kann ausfließen - Explosions- und Verätzungsgefahr! Informieren Sie sich bei einem Fachbetrieb.
- Während des Ladevorgangs die Ladekabel nicht an- oder abklemmen - Explosionsgefahr!
Hinweis
- Laden Sie die Fahrzeugbatterie ausschließlich über die Anschlüsse im Motorraum.
- Beachten Sie vor dem Laden der Fahrzeugbatterie unbedingt die Herstellerhinweise des Ladegeräts.
