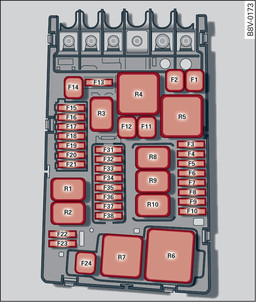

- Obr. 345 Motorový prostor: obsazení pojistek
Č. | Spotřebič |
F1 | Elektronická kontrola stability (ESC) |
F2 | Elektronická kontrola stability (ESC) |
F3 | Řídicí jednotka motoru |
F4 | Součásti motoru, chlazení motoru, cívka relé přídavného topení (1+4+7), relé čerpadla sekundárního vzduchu |
F5 | Součásti motoru, palivový systém (nafta), odpojovací ventil CNG |
F6 | Spínač brzdových světel |
F7 | Součásti motoru, vodní čerpadla, palivový systém (benzín) |
F8 | Sonda lambda |
F9 | Součásti motoru, klapka emisí, řídicí jednotka doby žhavení (relé 6) |
F10 | Řídicí jednotka palivového čerpadla, palivové čerpadlo |
F11 | Přídavné vzduchové topení topný prut 2, čerpadlo sekundárního vzduchu |
F12 | Přídavné vzduchové topení topný prut 3, podtlakové čerpadlo |
F13 | Automatická převodovka |
F14 | Komponenty motoru, zapalovací cívka |
F15 | Houkačka |
F16 | Zapalovací cívka (relé 8), výkonová a řídicí elektronika |
F17 | Elektronická kontrola stability (ESC), řídicí jednotka motoru (relé 5) |
F18 | Svorka 30 (referenční napětí), hlídání akumulátoru |
F19 | Stěrače vpředu |
F20 | Zabezpečovací zařízení proti krádeži |
F22 | Svorka 50 diagnostiky, řídicí jednotka motoru |
F23 | Spouštěč |
F24 | Přídavné vzduchové topení topný prut 1, posilovač brzd |
F31 | Podtlakové čerpadlo, vodní čerpadlo, vysokotlaké čerpadlo, vstřikovací ventily |
F33 | Zásobník brzdného tlaku, rekuperace, čerpadlo převodového oleje |
F34 | Posilovač brzd |
F35 | Relé klimatizace |
F37 | Nezávislé topení |
