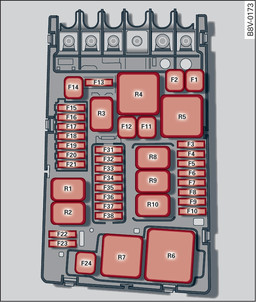

- Şek. 346Motor bölmesindeki sigorta tahsisatı
|
No. |
Elektrik tüketici donanımlar
|
|
F1
|
Elektronik Denge Kontrolü (ESC)
|
|
F2
|
Elektronik Denge Kontrolü (ESC)
|
|
F3
|
Motor kontrol ünitesi
|
|
F4
|
Motor bileşenleri, Motor soğutması, Ek ısıtıcı rölesi (1+2) bobini, Sekonder hava pompası rölesi
|
|
F5
|
Motor bileşenleri, Yakıt depo sistemi
|
|
F6
|
Fren lambası sensörü
|
|
F7
|
Motor bileşenleri, Su pompaları
|
|
F8
|
Lambda sondası
|
|
F9
|
Motor bileşenleri, Egzoz kapakçığı, Ön ısıtma süresi kontrol cihazı
|
|
F10
|
Enjeksiyon valfı, yakıt kontrol ünitesi
|
|
F11 |
Ek ısıtıcı ısıtma çubuğu 2
|
|
F12
|
Ek ısıtıcı ısıtma çubuğu 3
|
|
F13
|
Otomatik şanzıman
|
|
F15
|
Korna
|
|
F16
|
Ateşleme bobini, CNG kapatma vanası, güç ve kumanda elektroniği
|
|
F17
|
Elektronik Denge Kontrolü (ESC), motor kontrol ünitesi
|
|
F18
|
Terminal 30 (Referans gerilimi), akü denetimi
|
|
F19
|
Ön cam silecekleri
|
|
F20 |
Hırsızlık uyarı sistemi
|
|
F22
|
Terminal 50 teşhis, motor kontrol ünitesi
|
|
F23
|
Marş motoru
|
|
F24
|
Ek ısıtıcı ısıtma çubuğu 1, fren servosu
|
|
F31
|
Vakum pompası, Su pompası
|
|
F33
|
Fren servosu
|
|
F34
|
Fren servosu
|
|
F35
|
Klima fonksiyonu rölesi
|
|
F37
|
Bağımsız kalorifer/div>
|
