Plug-in-Hybrid tahrikli araçlar için geçerli
-

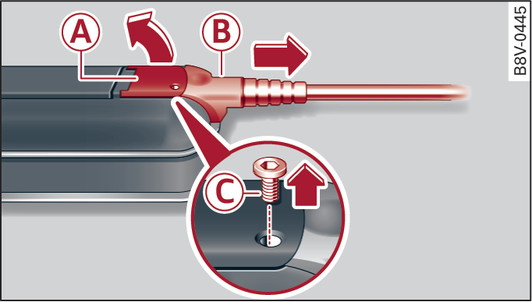

- Şek. 135Kullanım ünitesi: Kabloların çıkarılması
-

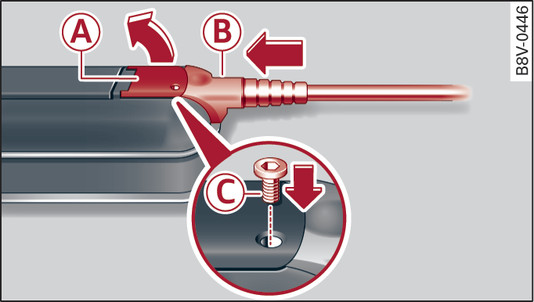

- Şek. 136Kullanım ünitesi: Kabloların takılması
Ön koşullar:
Yüksek voltaj aküsünün şarj işlemi sonlanmıştır.
Araç şarj fişi araç şarj bağlantısından çıkartılmıştır.
Şebeke fişi prizden çıkartılmıştır.
Kabloların açılması
Gerekirse vidayı -- Şek.135►
cihazın yanında bulunan tornavida ile açın.
Kolu -A- tamamen kaldırın.
Fişi -B- ilk dirence kadar dışarı çekin.
Kolu -A-, fişin -B- üzerine yatacak şekilde kapayın.
Fişi -B- tamamen dışarı çekin.
Kablonun sabitlenmesi
Kolu -A- Şek.136►
hafifçe kaldırın.
Fişi -B- ilk dirence kadar kullanım ünitesi içine itin.
Kolu -A- tamamen kaldırın.
Fişi -B- tamamen kullanım ünitesi içine itin.
Kolu -A- kapatın.
Vidayı -- cihazın yanında bulunan tornavida ile sıkıştırın.
DİKKAT
- Şebeke kablosunu veya araç kablosunu değiştirmeden önce şebeke kablosunu daima prizden çıkartın.
- Yüksek voltaj aküsünün şarj işleminde belirtilmiş olan sıraya muhakkak uyun. Şarj işlemi sırasında araç şarj kablosunu prizden çıkartmayın. Araç şarj kablosunu prizden çıkartmadan önce şarj işlemini sonlandırın.
- Kabloyu sadece kuru bir ortamda değiştirin.
- Audi e‑tron şarj sistemi sadece şebeke kablosu, kullanım ünitesi ve araç kablosundan oluşan ünite halinde kullanılabilir. Sadece Audi tarafından onaylanmış kabloları kullanmanızı öneririz.
