Gäller för bilar med Plug-in-Hybrid-drift
-

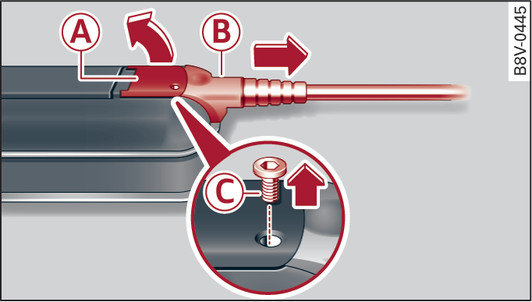

- Bild 135 Manöverenhet: Lossa kabeln
-

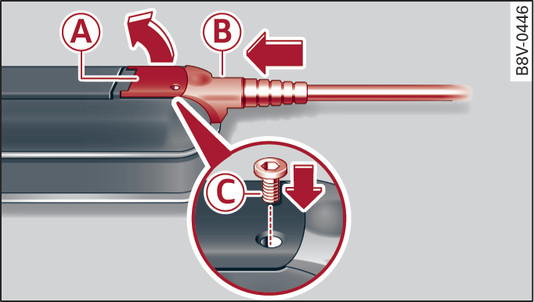

- Bild 136 Manöverenhet: Fästa kabeln
Förutsättningar:
Laddningen av högspänningsbatteriet är avslutad.
Bilens stickpropp är urdragen från bilens laddanslutning.
Nätstickproppen är urdragen från eluttaget.
Lossa kabeln
Lossa vid behov skruven -C- bild 135►
med den medföljande skruvmejseln.
Lyft upp armen -A- helt.
Dra ut stickproppen -B- till första hacket.
Stäng armen -A- tills den ligger an mot stickproppen -B-.
Dra ut stickproppen -B- helt.
Fästa kabeln
Lyft upp armen -A- bild 136►
en aning.
Skjut in stickproppen -B- till första hacket i manöverenheten.
Lyft upp armen -A- helt.
Skjut in stickproppen -B- helt i manöverenheten.
Lås armen -A-.
Skruva fast skruven -C- med den medföljande skruvmejseln.
VARNING
- Innan nätkabeln eller bilkabeln växlas måste nätkabeln dras ut från eluttaget.
- Följ noga den föreskrivna ordningsföljden när högspänningsbatteriet laddas. Dra inte ur bilens laddkabel under pågående laddning. Avsluta laddningen innan bilens laddkabel dras ut ur stickuttaget.
- Kabeln får växlas endast i en torr omgivning.
- Audi e-tron laddsystem får bara användas som en enhet bestående av nätkabel, manöverenhet och bilkabel. Vi rekommenderar att du endast använder kablar godkända av Audi.
