Для автомобилей с лампами накаливания
-

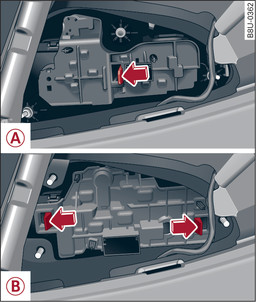

- Илл. 361 Задний фонарь: -A- 3-дверная модель/Sportback, -B- модель Limousine/Cabriolet: точки деблокировки
-

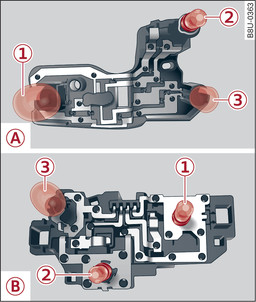

- Илл. 362 Задний фонарь: -A- 3-дверная модель/Sportback, -B- модель Limousine/Cabriolet: расположение ламп накаливания
(Для 3-дверной модели/Sportback: ) надавить на крепежную накладку в направлении стрелки -A- илл. 361►
.
(Для модели Limousine/Cabriolet: ) надавить на крепежные накладки в направлении стрелки -B- илл. 361►
.
Снять держатель лампы -A- или -B- илл. 362►
.
Заменить неисправную лампу накаливания, вынув ее из штифтового патрона или выкрутив из байонетного патрона.
Закрепить держатель лампы.
Собрать все детали в обратном порядке.
Проверить правильность функционирования новой лампы накаливания.
|
Положение
илл. 362►
|
Функция лампы накаливания
|
|
-1- |
Задний противотуманный огонь
|
|
-2- |
Фонари заднего хода
|
|
-3-
|
Задний габаритный огонь/div>
|
