Для автомобилей с лампами накаливания
-

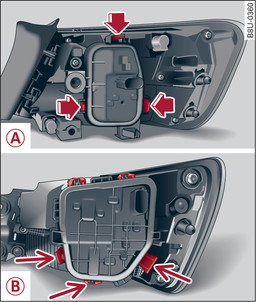

- Илл. 357 Задний фонарь: -A- 3-дверная модель/Sportback, -B- модель Limousine/Cabriolet: точки деблокировки
-

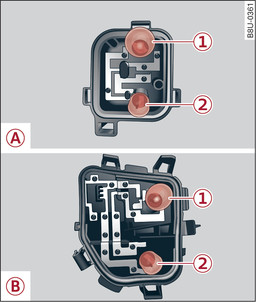

- Илл. 358 Держатель лампы: -A- 3-дверная модель/Sportback, -B- модель Limousine/Cabriolet: расположение ламп накаливания
(Для 3-дверной модели/Sportback: ) надавить на крепежные накладки в направлении стрелки -A- илл. 357►
.
(Для модели Limousine/Cabriolet: ) ослабить зажимы держателя ламп -B- илл. 357►
. Начинать с трех нижних зажимов -стрелки-.
Снять держатель лампы -A- или -B- илл. 358►
.
Заменить неисправную лампу накаливания, выкрутив ее из штифтового патрона.
Закрепить держатель лампы.
Собрать все детали в обратном порядке.
Проверить правильность функционирования новой лампы накаливания.
Расположение ламп
|
Положение
илл. 358►
|
Функция лампы накаливания
|
|
-1-
|
Сигнал торможения/задний габаритный огонь
|
|
-2- |
Указатель поворота/div>
|
