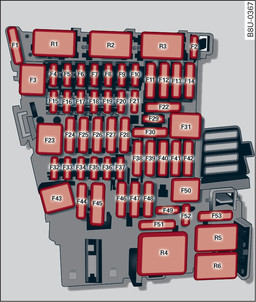

- Илл. 345 Внутреннее пространство: расположение предохранителей
|
№ |
Потребитель
|
|
F1
|
Компоненты двигателя AdBlue
|
|
F2
|
Регулировка положения подушки сиденья
|
|
F3
|
Гидравлический насос складного верха
|
|
F4
|
Блок управления информационно-развлекательной системой, компоненты информационно-развлекательной системы
|
|
F5 |
Gateway
|
|
F6
|
Рычаг переключения передач (автоматической коробки передач)
|
|
F7
|
Пульт управления кондиционированием/отоплением, автономный отопитель, катушка реле обогрева заднего стекла
|
|
F8
|
Выключатель электромеханического стояночного тормоза, переключатель освещения, датчик дождя/света, освещение салона, противоугонная сигнализация, диагностический штекер, коммуникационный блок
|
|
F9
|
Модуль переключателей рулевой колонки
|
|
F10
|
Дисплей информационно-развлекательной системы
|
|
F11
|
Натяжители лент ремней безопасности со стороны водителя
|
|
F12
|
Компоненты информационно-развлекательной системы
|
|
F13
|
Блок управления системы управления амортизаторами, диагностический штекер
|
|
F14
|
Вентилятор отопительной системы/климатической установки
|
|
F15
|
Электрическая регулировка рулевой колонки
|
|
F16
|
Компоненты информационно-развлекательной системы
|
|
F17
|
Комбинация приборов
|
|
F18
|
Камера для парковки задним ходом
|
|
F19
|
Блок управления комфортным доступом
|
|
F20
|
Компоненты двигателя
|
|
F21
|
Модуль переключателей рулевой колонки, обогрев рулевого колеса
|
|
F23
|
Блок управления бортовой сети справа
|
|
F24
|
Панорамная стеклянная панель крыши/блок управления складного верха, замок складного верха
|
|
F25
|
Стеклоподъемники со стороны водителя спереди/сзади
|
|
F26
|
Обогрев сидений
|
|
F27
|
Усилитель звука
|
|
F28
|
Блок управления складного верха
|
|
F29
|
Освещение салона
|
|
F31 |
Блок управления бортовой сети слева
|
|
F32 |
Блок управления видеокамеры заднего вида, радиолокационный сенсор
|
|
F33 |
Подушка безопасности
|
|
F34
|
Подсветка кнопок, внутренний звук, выключатель фонаря движения задним ходом, датчик температуры, катушка реле обогрева пространства в области головы и реле розеток
|
|
F35
|
Подсветка символов функций, регулятор угла наклона фар, сенсор качества воздуха, автоматически экранируемые зеркала, диагностический штекер
|
|
F36
|
Фара справа
|
|
F37
|
Фара слева
|
|
F38
|
Высоковольтная батарея
|
|
F39
|
Стеклоподъемники со стороны пассажира спереди/сзади
|
|
F40
|
Прикуриватель, розетки
|
|
F41
|
Натяжители лент ремней безопасности со стороны пассажира
|
|
F42
|
Компоненты центрального замка, стеклоомыватель
|
|
F43
|
Освещение салона
|
|
F44
|
Полный привод
|
|
F47
|
Стеклоочиститель заднего стекла
|
|
F48
|
Имитатор звука двигателя снаружи
|
|
F49
|
Стартер, датчик сцепления, высоковольтный аккумулятор, силовая электроника
|
|
F53
|
Обогрев заднего стекла/div>
|
Сиденья с электроприводом* контролируются автоматами защиты от перегрузки электрических цепей. После устранения перегрузки электропривод вновь включается автоматически через несколько секунд.
