При неисправной системе замков с центральным управлением крышку заправочного люка можно открыть вручную.
-

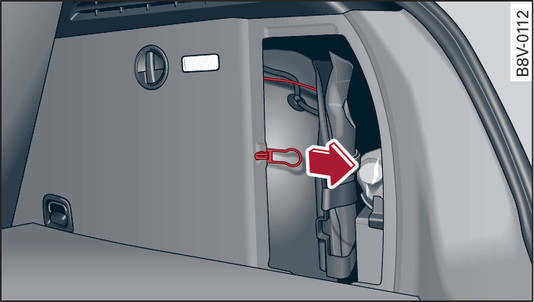

- Илл. 303 Для варианта исполнения 1Багажник сзади справа: устройство аварийной деблокировки (пример)
-

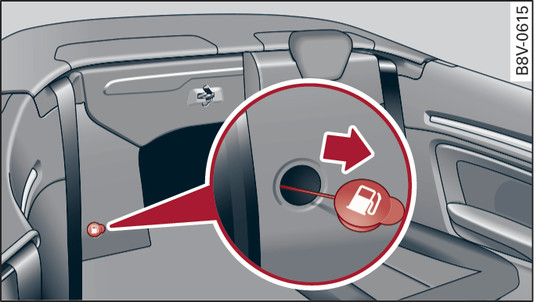

- Илл. 304 Для варианта исполнения 2Задняя часть автомобиля: откинутое правое заднее сиденье
Устройство аварийной деблокировки в багажнике
Для варианта исполнения 1
Устройство аварийной деблокировки находится под боковой обшивкой справа в багажнике.
Снять крышку с боковой части.
Освободить петлю из держателя и осторожно потянуть за нее -стрелка- илл. 303►
►. Производится аварийное отпирание лючка топливного бака.
Чтобы открыть лючок топливного бака, нажать на левую сторону лючка топливного бака илл. ►
.
Подключаемый гибридный привод*:
Принимать во внимание указания ссылка►
.
Устройство аварийной деблокировки за спинкой заднего сиденья
Для варианта исполнения 2
Устройство аварийной деблокировки находится за правым задним сиденьем.
На крышке находится тяговый трос для аварийной деблокировки.
Для доступа к устройству аварийной деблокировки откинуть спинки сидений справа вперед ссылка►
.
Вынуть крышку из облицовки.
Осторожно потянуть крышку под углом 45° к центру автомобиля -стрелка- илл. 304►
►. Выступ крышки при вытягивании должен быть направлен в направлении тяги.
Чтобы открыть лючок топливного бака, нажать на левую сторону лючка топливного бака илл. ►
.
