Для автомобилей с подключаемым гибридным приводом
Когда речь идет об аккумуляторе автомобиля, имеется в виду установленная в автомобиле 12-вольтовая батарея.
-

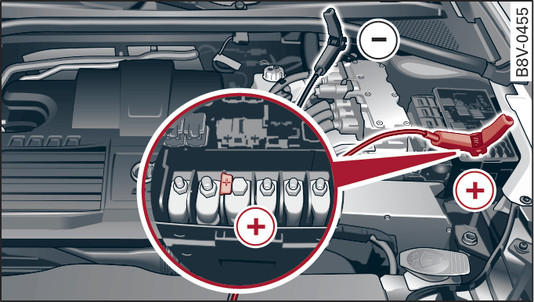

- Илл. 129 Моторный отсек: выводы для подключения зарядного устройства и пусковспомогательных кабелей
Автомобиль оснащен одним аккумулятором автомобиля и одной высоковольтной батареей.
Если аккумулятор автомобиля разряжен, его можно зарядить как в обычном автомобиле (с помощью зарядного устройства) или запустить автомобиль от аккумуляторной батареи другого автомобиля.
Принимать во внимание указания по зарядке аккумулятора автомобиля в ссылка►
и помощи при запуске двигателя в ссылка►
.
Открыть крышку моторного отсека ссылка►
.
Снять крышку блока предохранителей -8- для доступа к положительному полюсу -+- ссылка►
.
Полюсные зажимы зарядного устройства или вспомогательного кабеля подключить к положительному полюсу -+- и к точке массы кузова ---.
ОСТОРОЖНО
Вашим автомобилем помогать при запуске двигателя другого автомобиля нельзя! Это может привести к серьезным повреждениям электрооборудования Вашего автомобиля.
