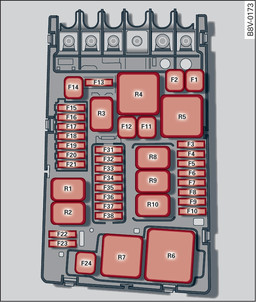

- Fig. 346Compartimento do motor: Disposição dos fusíveis
|
N.º |
Consumidor
|
|
F1
|
Programa Eletrónico de Estabilidade (ESC)
|
|
F2
|
Programa Eletrónico de Estabilidade (ESC)
|
|
F3
|
Aparelho de comando do motor
|
|
F4
|
Componentes do motor, refrigeração do motor, bobina do aquecimento suplementar relé (1+2), relé da bomba de ar secundário
|
|
F5
|
Componentes do motor, sistema do depósito de combustível
|
|
F6
|
Sensor da luz do travão
|
|
F7
|
Componentes do motor, bombas de água
|
|
F8
|
Sonda Lambda
|
|
F9
|
Componentes do motor, tampa dos gases de escape, aparelho de comando do período de incandescência
|
|
F10
|
Válvulas injetoras, aparelho de comando do combustível
|
|
F11 |
Aquecimento suplementar elemento de aquecimento 2
|
|
F12
|
Aquecimento suplementar elemento de aquecimento 3
|
|
F13
|
Caixa de velocidades automática
|
|
F15
|
Buzina
|
|
F16
|
Bobina de ignição, válvula de corte CNG, sistema eletrónico de potência e de comando
|
|
F17
|
Programa Eletrónico de Estabilidade (ESC), aparelho de comando do motor
|
|
F18
|
Borne 30 (tensão de referência), sistema de controlo da bateria
|
|
F19
|
Limpa-vidros dianteiro
|
|
F20 |
Sistema de alarme antirroubo
|
|
F22
|
Borne 50 Diagnóstico, Aparelho de comando do motor
|
|
F23
|
Motor de arranque
|
|
F24
|
Aquecimento suplementar elemento de aquecimento 1, servofreio
|
|
F31
|
Bomba de vácuo, bomba de água
|
|
F33
|
Servo-freio
|
|
F34
|
Servo-freio
|
|
F35
|
Relé de funcionamento do ar condicionado
|
|
F37
|
Aquecimento estacionário/div>
|
