Válido para: Veículos com câmara de marcha-atrás
-

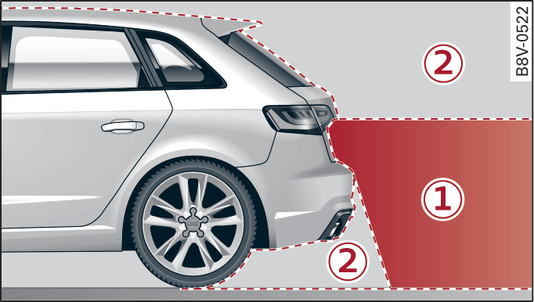

- Fig. 182Zona de captação -1- e zona não captada -2- da câmara de marcha-atrás (exemplo)
-

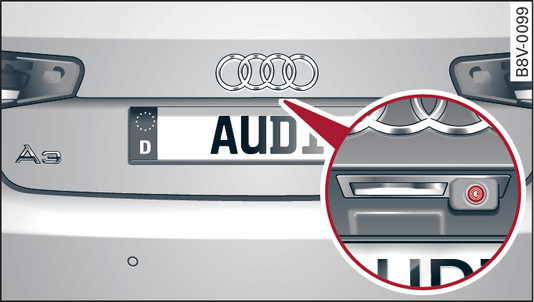

- Fig. 183Tampa do porta-bagagens: local de montagem da câmara de marcha-atrás (exemplo)
A câmara retrovisora está localizada por cima da placa de matrícula traseira. Assegurar que a lente da câmara retrovisora Fig. 183►
não está tapada por sedimentos ou por qualquer outra coisa, para não prejudicar o bom funcionamento do dispositivo. Instruções sobre a limpeza ligação►
.
A zona de captação da câmara de marcha-atrás corresponde a -1-
Fig. 182►
. No visor do infotainment é indicada exclusivamente esta zona. Os objetos que não se encontrarem na zona abrangida -2-, não serão apresentados.
- Ver também as recomendações ►.
- Deixe de utilizar o sistema por razões de segurança, se a posição e o ângulo de montagem da câmara de marcha-atrás foi alterada, p. ex. após um acidente. Mande inspecionar o sistema num serviço de assistência técnica.
- Utilize apenas a câmara retrovisora como apoio, se fornecer uma imagem boa e bem definida. A imagem pode ser afetada p. ex. por contraluz, sujidade na lente ou por uma deficiência.
- Só utilizar a câmara retrovisora com a tampa da bagageira totalmente fechada. Com a tampa da bagageira aberta, as linhas de orientação e as superfícies azuis são iluminadas. Prestar atenção a que eventuais objetos montados na traseira não tapem a câmara retrovisora.
- A lente da câmara amplia e distorce o campo visual. Os objetos surgem imprecisos e alterados no ecrã.
- Em certas situações as pessoas ou objetos surgem mais próximas ou afastadas no ecrã:
- no caso de objetos, que não toquem o chão, como p. ex. o para-choques de um veículo estacionado, o acoplamento de atrelado ou a traseira de um camião pesado. Neste caso não utilize as linhas de auxílio.
- Ao efetuar-se uma deslocação de uma superfície horizontal para uma elevação ou uma descida.
- se é feita uma aproximação a objetos salientes.
- Quando o veículo está carregado na traseira.
- Ver também as recomendações ►.
- As linhas de orientação cor de laranja no ecrã do infotainment representam o percurso da traseira do veículo em função da viragem do volante. A dianteira do veículo descreve um desvio mais acentuado em relação à traseira. Manter uma distância suficiente em relação a um obstáculo, a fim de não colidir com o espelho exterior ou um dos cantos do veículo contra o obstáculo.
