Válido para: veículos com propulsão híbrida plug-in
-

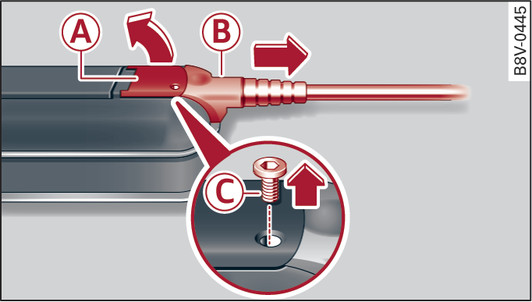

- Fig. 135Unidade de comando: soltar o cabo
-

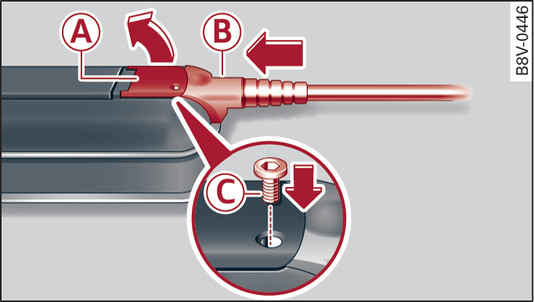

- Fig. 136Unidade de comando: fixar o cabo
Condições:
O processo de carregamento da bateria de alta tensão foi terminado.
A ficha de carregamento do veículo está desligada do terminal de carga do veículo.
A ficha de alimentação está desligada da tomada.
Soltar o cabo
Se necessário, desaperte o parafuso -C- Fig. 135►
com a chave de fendas juntamente fornecida.
Levante totalmente a alavanca -A-.
Puxe a ficha -B- para fora, até à primeira resistência.
Feche a alavanca -A-, até ficar encostado sobre a ficha -B-.
Puxe a ficha -B- completamente para fora.
Fixar o cabo
Levante ligeiramente a alavanca -A- Fig. 136►
.
Insira a ficha -B- na unidade de comando, até à primeira resistência.
Levante totalmente a alavanca -A-.
Insira a ficha -B- totalmente na unidade de comando.
Feche a alavanca -A-.
Aperte o parafuso -C- com a chave de fendas juntamente fornecida.
ATENÇÃO
- Antes de substituir o cabo de alimentação ou o cabo do veículo, desligar sempre primeiro o cabo de alimentação da tomada.
- Respeitar impreterivelmente a sequência indicada para o processo de carregamento da bateria de alta tensão. Não desligar o cabo de carregamento do veículo da tomada durante o processo de carregamento. Concluir o processo de carregamento, antes de se desligar o cabo de carregamento do veículo da tomada.
- Substituir o cabo exclusivamente num meio envolvente seco.
- O sistema de carregamento Audi e-tron só pode ser utilizado em conjunto com o cabo de alimentação, unidade de comando e cabo do veículo. Recomendamos que utilize apenas os cabos autorizados pela Audi.
