Válido para: veículos com sistema de passagem de objetos longos
-

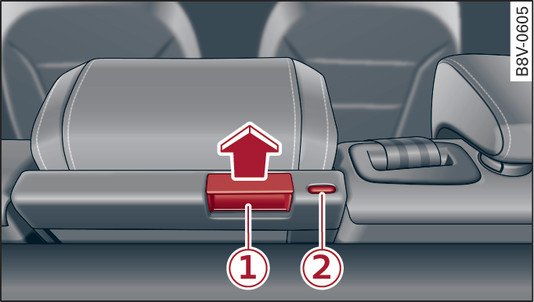

- Fig. 84Válido para: Variante 1Encosto: destrancamento do dispositivo de passagem para a carga
-

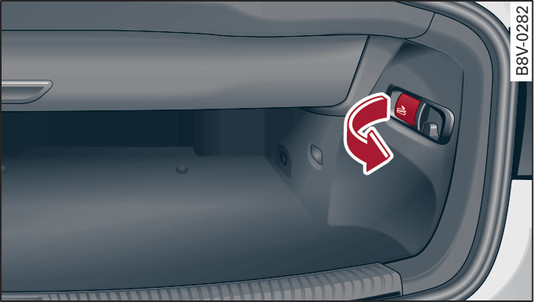

- Fig. 85Válido para: Variante 2Bagageira: Alavanca desbloqueadora na bagageira (exemplo do lado direito)
Abrir/fechar o sistema de passagem de objetos longos
Válido para: Variante 1
O dispositivo de passagem para a carga pode ser aberto a partir do habitáculo do veículo ou da bagageira.
Para abrir o dispositivo de passagem para a carga, puxe a alavanca de desbloqueio superior -1-
Fig. 84►
e rebata o encosto para a frente.
Para fechar o dispositivo de passagem para a carga, vire o encosto para trás, até engatar firmemente ►. Isso é detetado, uma vez que a marca vermelha na cavilha -2- deixa de ser visível.
Abrir o dispositivo de passagem para a carga a partir da bagageira
Válido para: Variante 2
Os encostos podem ser rebatidos individualmente para a frente.
Para dobrar o encosto para a frente, puxe a alavanca de desbloquear do lado em questão Fig. 85►
no sentido da seta. O encosto inclina-se automaticamente para a frente, depois do desbloqueio ►.
Para fechar o dispositivo de passagem para a carga, vire o encosto para trás, até engatar firmemente ►.
- O encosto traseiro tem de estar bem engatado, de forma a que o efeito de proteção dos cintos de segurança possa ser garantido nos bancos traseiros.
- O encosto traseiro tem de estar bem engatado, a fim de que, numa travagem brusca, não resvalem objetos da bagageira para a frente.
- Assegure-se, que todos os objetos, que transporta no dispositivo de carga, estão amarrados. Podem ser projetados numa manobra de travagem repentina - perigo de ferimentos!
- As arestas vivas nos objetos carregados têm de ser protegidos com uma cobertura.
- Ao desbloquear o encosto, ter atenção para não se encontre nenhuma pessoa ou animal na zona de inclinação. O encosto inclina-se automaticamente para a frente, depois do desbloqueio.
CUIDADO
Tenha atenção para que ao rebater os bancos, os cintos de segurança exteriores não fiquem presos nos encaixes dos bancos e que por isso fiquem danificados
