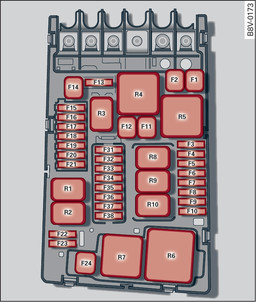

- Rys. 346Przedział silnikowy: rozmieszczenie bezpieczników
|
Nr |
Odbiornik
|
|
F1
|
Elektroniczna kontrola stabilizacji jazdy (ESC)
|
|
F2
|
Elektroniczna kontrola stabilizacji jazdy (ESC)
|
|
F3
|
Sterownik silnika
|
|
F4
|
Elementy silnika, chłodzenie silnika, cewka przekaźnika nagrzewnicy (1+2), przekaźnik pompy wtórnego powietrza
|
|
F5
|
Elementy silnika, system tankowania paliwa
|
|
F6
|
Czujnik światła hamowania
|
|
F7
|
Elementy silnika, pompy wodne
|
|
F8
|
Sonda lambda
|
|
F9
|
Elementy silnika, pokrywa spalin, sterownik czasu rozgrzewania świec
|
|
F10
|
Zawory wtryskowe, sterownik paliwa
|
|
F11 |
Nagrzewnica grzanie 2
|
|
F12
|
Nagrzewnica grzanie 3
|
|
F13
|
Przekładnia automatyczna
|
|
F15
|
Sygnał dźwiękowy
|
|
F16
|
Cewka zapłonowa, zawór odcinający CNG, elektronika mocy i sterowania
|
|
F17
|
Elektroniczna kontrola stabilizacji jazdy (ESC), sterownik silnika
|
|
F18
|
Zacisk 30 (napięcie referencyjne), nadzorowanie akumulatora
|
|
F19
|
Wycieraczki przedniej szyby
|
|
F20 |
Alarm
|
|
F22
|
Zacisk 50 diagnoza, sterownik silnika
|
|
F23
|
Rozrusznik
|
|
F24
|
Nagrzewnica grzania 1, wspomaganie siły hamowania
|
|
F31
|
Pompa próżniowa, pompa wodna
|
|
F33
|
Wspomaganie siły hamowania
|
|
F34
|
Wspomaganie siły hamowania
|
|
F35
|
Przekaźnik funkcji klimatyzacji
|
|
F37
|
Ogrzewanie postojowe/div>
|
