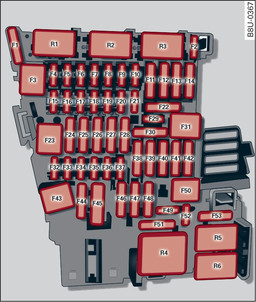

- Rys. 345Wnętrze samochodu: rozmieszczenie bezpieczników
|
Nr |
Odbiornik
|
|
F1
|
Elementy silnika AdBlue
|
|
F2
|
Ustawianie siedzenia
|
|
F3
|
Pompa hydrauliczna składanego dachu
|
|
F4
|
Panel obsługi infotainment, elementy panelu informacyjnego
|
|
F5 |
Gateway
|
|
F6
|
Dźwignia przełączania (przekładnia automatyczna)
|
|
F7
|
Panel obsługi układu klimatyzacji/ogrzewania, ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby
|
|
F8
|
Wyłącznik elektromechanicznego hamulca postojowego, wyłącznik świateł, czujnik deszczu/świateł, oświetlenie wewnętrzne, instalacja alarmowa, wtyczka diagnostyczna, skrzynka komunikacyjna
|
|
F9
|
Moduł wyłączników kolumny kierownicy
|
|
F10
|
Wyświetlacz Infotainment
|
|
F11
|
Napinacze pasów strona kierowcy
|
|
F12
|
Komponenty panelu informacyjnego
|
|
F13
|
Sterownik regulacji amortyzatorów, wtyczka diagnostyczna
|
|
F14
|
Wentylator dmuchawy układu ogrzewania i klimatyzacji
|
|
F15
|
Elektryczna blokada kolumny kierownicy
|
|
F16
|
Komponenty panelu informacyjnego
|
|
F17
|
Zestaw wskaźników
|
|
F18
|
Kamera wsteczna
|
|
F19
|
Sterownik dostępu komfortowego
|
|
F20
|
Elementy silnika
|
|
F21
|
Moduł wyłączników kolumny kierownicy, ogrzewanie kierownicy
|
|
F23
|
Sterownik instalacji elektrycznej z prawej strony
|
|
F24
|
Panoramiczny szklany dach/sterownik składanego dachu, zamknięcie składanego dachu
|
|
F25
|
Uruchamianie szyb, strona kierowcy z przodu/z tyłu
|
|
F26
|
Ogrzewanie siedzeń
|
|
F27
|
Wzmacniacz dźwięku
|
|
F28
|
Komputer sterujący składanego dachu
|
|
F29
|
Oświetlenie wewnętrzne
|
|
F31 |
Sterownik instalacji elektrycznej z lewej strony
|
|
F32 |
Komputer sterujący kamery wstecznej, czujnik radarowy
|
|
F33 |
Poduszka bezpieczeństwa
|
|
F34
|
Oświetlenie przycisków, dźwięk wewnętrzny, wyłącznik światła cofania, czujnik temperatury, cewka przekaźnika ogrzewania przestrzeni głowy i przekaźnika gniazdka elektrycznego
|
|
F35
|
Oświetlenie funkcyjne, regulacja zasięgu świateł, czujnik jakości powietrza, automatycznie przyciemniane lusterka, gniazdo diagnostyczne
|
|
F36
|
Prawy reflektor
|
|
F37
|
Lewy reflektor
|
|
F38
|
Akumulator wysokonapięciowy
|
|
F39
|
Uruchamianie szyb, strona pasażera z przodu/z tyłu
|
|
F40
|
Zapalniczka, gniazdka elektryczne
|
|
F41
|
Napinacz pasów strona pasażera
|
|
F42
|
Zakresy centralnego zamka, urządzenie do mycia szyb
|
|
F43
|
Oświetlenie wewnętrzne
|
|
F44
|
Napęd na cztery koła
|
|
F47
|
Wycieraczka tylnej szyby
|
|
F48
|
Element wykonawczy dźwięku zewnątrz
|
|
F49
|
Rozrusznik, czujnik sprzęgła, akumulator wysokonapięciowy, elektronika mocy
|
|
F53
|
Ogrzewanie tylnej szyby/div>
|
Elektrycznie regulowane siedzenia* są zabezpieczone automatycznymi bezpiecznikami, które włączają się ponownie po kilku sekundach od usunięcia przeciążenia.
