Dotyczy: samochód z przegrodą wiatrową
Przegroda wiatrowa ogranicza ruch powietrza w przestrzeni pasażerskiej i w ten sposób podnosi komfort jazdy.
-

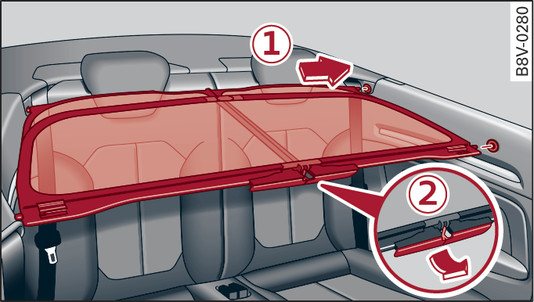

- Rys. 40Tył samochodu: wkładanie przegrody wiatrowej (1)
-

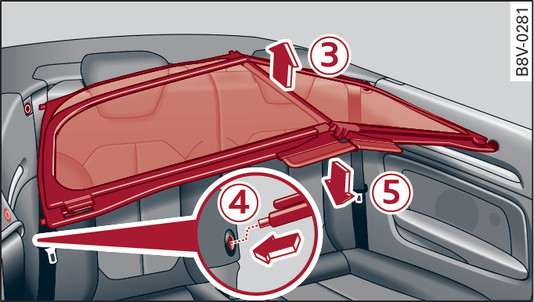

- Rys. 41Tył samochodu: wkładanie przegrody wiatrowej (2)
Przegroda wiatrowa znajduje się w bagażniku w torbie do przechowywania*.
Zakładanie i podnoszenie przegrody wiatrowej
Otworzyć tylne okno po stronie przedniego pasażera.
Wyjąć przegrodę wiatrową z bagażnika i rozłożyć ją. Przegroda wiatrowa ma prawidłowe ułożenie, jeżeli jej dłuższa strona leży z przodu, w kierunku jazdy a ramka przegrody znajduje się w górze.
Obydwa trzpienie mocujące przegrody wiatrowej -1-
rys. 40►
umieścić po stronie kierowcy w uchwytach bocznej tapicerki.
Złożyć uchwyt -2- w górę i podnieść lekko przegrodę wiatrową w środku -3- rys. 41►
.
Wsunąć teraz przegrodę wiatrową w uchwyty po stronie pasażera -4- i lekko nacisnąć na środek przegrody wiatrowej -5-, aż do zablokowania uchwytu.
Ustawić całkowicie ramkę przegrody wiatrowej.
Zdejmowanie przegrody wiatrowej
Odchylić pokrętło -2-
rys. 40►
w górę i złożyć ramę przegrody wiatrowej.
Złożyć uchwyt -2- w górę i podnieść lekko przegrodę wiatrową w środku -3- rys. 41►
.
Przegrodę wiatrową po stronie pasażera wyjąć z uchwytów w bocznej tapicerce.
Przegrodę wiatrową po stronie kierowcy wyjąć z uchwytów i unieść.
Złożyć przegrodę wiatrową i bezpiecznie ją schować.
UWAGA
- Przegrody wiatrowej nie można używać do zabezpieczania ładunku.
- Podczas montażu zwrócić uwagę, aby nie przykleszczyć palców!
- Podczas zakładania przegrody wiatrowej należy zwracać uwagę na ruch na drodze. Przegrodę wiatrową zakładać od strony oddalonej od ruchu drogowego.
OSTROŻNIE
Podczas zakładania przegrody wiatrowej nie wolno pochylać się nad samochodem. Twarde przedmioty i ozdoby na ubraniu (np. sprzączka od paska) mogą porysować powierzchnię lakierowaną.
Informacja
- Optymalne działanie przegrody wiatrowej uzyskuje się, jeżeli w czasie jazdy wszystkie okna znajdują się w najwyższym położeniu.
- Tylko wysuszoną przegrodę wiatrową można umieścić w specjalnej torbie*.
