Audi A3-versie van het jaar 2016 Montere / skifte nett- / bilkabelen

bruksanvisningAUDI A3 - 2016
Audi A3 - 2016Start og kjøring e-tron Lade med Audi e-tron-lades...
Gjelder for: biler med plug-in hybriddrift

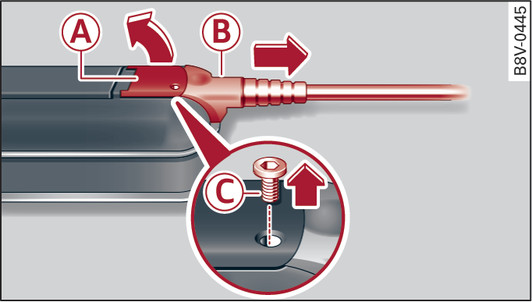

Bilde 135Betjeningsenhet: Løsne kabelen
Bilde 135Betjeningsenhet: Løsne kabelen

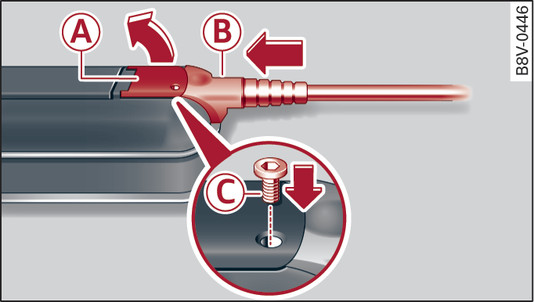

Bilde 136Betjeningsenhet: Feste kabelen
Bilde 136Betjeningsenhet: Feste kabelen
Forutsetninger:
Ladingen av høyspenningsbatteriet er avsluttet.
Bilens ladestøpsel er tatt ut av bilens ladekontakt.
Nettstøpslet er tatt ut av stikkontakten.
Løsne kabelen
Løsne ev. skruen -C- Bilde 135 med skrutrekkeren som følger med.
Løft hendelen -A- helt opp.
Trekk støpslet -B- ut til den første motstanden.
Lukk hendelen -A- til den ligger mot støpslet -B-.
Trekk støpslet -B- helt ut.
Feste kabelen
Løft hendelen -A- Bilde 136 litt opp.
Skyv støpslet -B- inn i betjeningsenheten til den første motstanden.
Løft hendelen -A- helt opp.
Skyv støpslet -B- helt inn i betjeningsenheten.
Lukk hendelen -A-.
Skru fast skruen -C- med skrutrekkeren som følger med.
ADVARSEL
  • Før du skifter nettkabel eller bilkabel må du alltid ta nettkabelen ut av stikkontakten.
  • Den angitte rekkefølgen ved lading av høyspenningsbatteriet må overholdes. Ikke ta bilens ladekabel ut av stikkontakten under lading. Avslutt ladingen før bilens ladekabel tas ut av stikkontakten.
  • Kabelen må bare skiftes i tørre omgivelser.
  • Audi e-tron-ladesystemet skal bare brukes som en enhet bestående av nettkabel, betjeningsenhet og bilkabel. Vi anbefaler at du bare bruker kabler som er godkjent av Audi.
