Geldt voor wagens met trekhaak
Het naar buiten en naar binnen zwenken van de trekhaak moet zorgvuldig gebeuren.
-

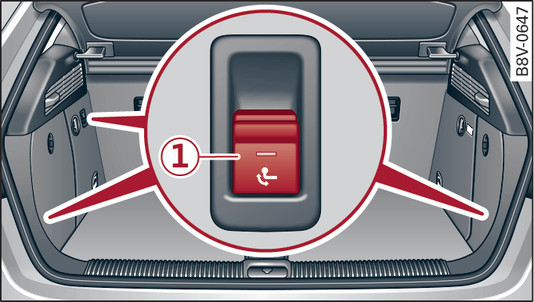

- Afbeelding 146Deel van de bagageruimte: Schakelaar (voorbeeldstanden)
-

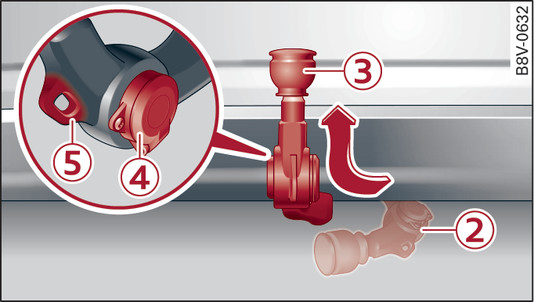

- Afbeelding 147Achterbumper: Trekhaak vergrendelen en stopcontact openen
Trekhaak naar buiten zwenken
Parkeerrem vastzetten.
Achterklep openen.
Aan de schakelaar -1-
Afbeelding146►
trekken ►. De trekhaak is ontgrendeld en zwenkt omlaag. De led knippert.
Trekhaak -2- met de hand verder in pijlrichting draaien tot deze hoor- en voelbaar vastklikt Afbeelding147►
. De led blijft branden.
Vóór het aankoppelen van een aanhangwagen, de stofkap -3- lostrekken en opbergen in de wagen.
De kabel van de aanhangwagen op het stopcontact -4- aansluiten.
Als u een aanhangwagen aan uw wagen koppelt, haakt u de losbreekkabel van de aanhangwagen in het oog -5-.
Bij het inschakelen van het contact mogen op het display in het instrumentenpaneel het controlelampje
en de tekst
Trekhaak controleren!* niet verschijnen.
en de tekst
Trekhaak controleren!* niet verschijnen.
Trekhaak naar binnen zwenken
Na het afkoppelen van een aanhangwagen, de stofkap -3- weer erop drukken.
Aan de schakelaar -1- trekken. De trekhaak is ontgrendeld en zwenkt omlaag. De led knippert.
Trekhaak met de hand tot de aanslag onder de bumper draaien tot deze hoor- en voelbaar vastklikt ►. De led blijft branden.
Bij het inschakelen van het contact mogen op het display in het instrumentenpaneel het controlelampje
en de tekst
Trekhaak controleren!* niet verschijnen.
en de tekst
Trekhaak controleren!* niet verschijnen.
Als de wagen rijdt of de achterklep gesloten is, werkt de schakelaar niet.
Betekenis van de led in de schakelaar
- Als de led knippert, bevindt de trekhaak zich nog niet in de bedrijfs- of ruststand.
- Als de led brandt, bevindt de trekhaak zich in de bedrijfs- of ruststand.
- Let erop dat zich geen personen, dieren of voorwerpen in het zwenkgebied van de trekhaak bevinden.
- Wanneer de led knippert of op het display in het instrumentenpaneel het controlelampje
en
Trekhaak controleren!* verschijnen, mag de trekhaak niet gebruikt worden – gevaar voor ongevallen! Zwenken herhalen. Als er sprake is van een technische storing, neem dan contact op met een specialist.
- Grijp nooit met hulpmiddelen of gereedschap in de zwenkbeweging van de trekhaak in. De trekhaak kan daardoor worden beschadigd, waardoor veilig gebruik niet meer is gegarandeerd.
- De schakelaar nooit bedienen als de trekhaak belast is.
VOORZICHTIG
Een hogedrukreiniger niet direct op de afdichting van de trekhaak of het stopcontact richten. De afdichting kan worden beschadigd. Daardoor kan vocht binnendringen en dit kan roestschade én schade aan het systeem veroorzaken.
Let op
- Het oog -5- aan de trekhaak is uitsluitend bedoeld om de losbreekkabel van de aanhangwagen aan te bevestigen.
- Het zwenkmechanisme van de trekhaak is met een smeermiddel gevuld. Als het mechanisme langere tijd niet wordt gebruikt of voortdurend wordt gebruikt zonder zwenkbeweging kan het zwenken door verschillen in de verdeling van het smeermiddel stroef gaan of kan de trekhaak bij in werking stellen niet vanzelf naar beneden zwenken. Als remedie adviseren wij u, de trekhaak meerdere keren naar buiten en naar binnen te zwenken resp. de trekhaak door op-en-neerbewegen los te maken.
- Als u zonder aanhangwagen rijdt, de trekhaak naar binnen zwenken.
