Geldt voor wagens met plug-inhybrideaandrijving
-

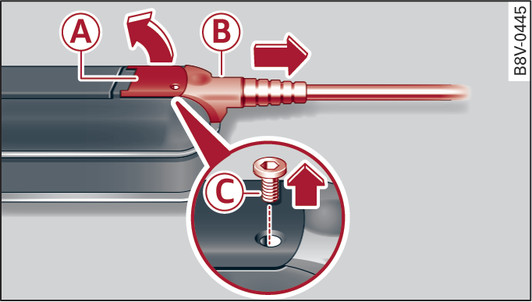

- Afbeelding 135Bedieningseenheid: Kabel losmaken
-

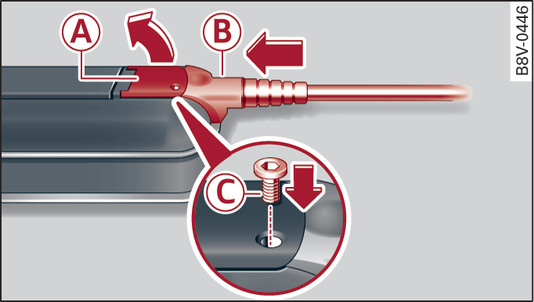

- Afbeelding 136Bedieningseenheid: Kabel vastmaken
Voorwaarden:
Het laden van de hoogvoltaccu is beëindigd.
De wagenlaadsteker is uit de wagenlaadaansluiting verwijderd.
De netsteker is uit het stopcontact verwijderd.
Kabel losmaken
Bout -C- Afbeelding135►
zo nodig losdraaien met de bijgeleverde schroevendraaier.
Hendel -A- geheel omhoogtrekken.
Steker -B- tot aan de eerste weerstand eruit trekken.
Hendel -A- sluiten, tot deze tegen steker -B- aan ligt.
Steker -B- geheel lostrekken.
Kabel vastmaken
Hendel -A- Afbeelding136►
licht omhoogtrekken.
Steker -B- tot aan de eerste weerstand in de bedieningseenheid schuiven.
Hendel -A- geheel omhoogtrekken.
Steker -B- geheel in de bedieningseenheid schuiven.
Hendel -A- sluiten.
Bout -C- vastdraaien met de bijgeleverde schroevendraaier.
ATTENTIE
- Voor het verwisselen van de netkabel of de wagenkabel altijd de netkabel uit het stopcontact verwijderen.
- Voorgeschreven volgorde bij het laden van de hoogvoltaccu beslist aanhouden. Wagenlaadkabel niet tijdens het laden uit het stopcontact verwijderen. Laden beëindigen voordat de wagenlaadkabel uit het stopcontact wordt verwijderd.
- Kabel uitsluitend in droge omgeving verwisselen.
- Het Audi e-tron laadsysteem mag alleen als eenheid van netkabel, bedieningseenheid en wagenkabel worden gebruikt. Wij adviseren alleen door Audi vrijgegeven kabels te gebruiken.
