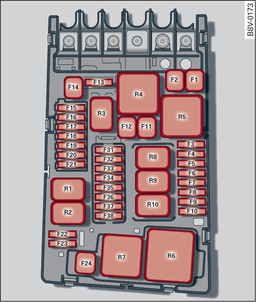

- Fig. 346Vano motore: schema di collegamento dei fusibili
|
N° |
Utilizzatore
|
|
F1
|
Sistema elettronico di controllo della stabilità (ESC)
|
|
F2
|
Sistema elettronico di controllo della stabilità (ESC)
|
|
F3
|
Centralina motore
|
|
F4
|
Componenti motore, raffreddamento motore, bobina riscaldamento supplementare relé (1+2), relé pompa aria secondaria
|
|
F5
|
Componenti motore, sistema serbatoio
|
|
F6
|
Sensore luci dei freni
|
|
F7
|
Componenti motore, pompe acqua
|
|
F8
|
Sonda lambda
|
|
F9
|
Componenti motore, diaframma gas di scarico, centralina preincandescenza
|
|
F10
|
Iniettori, centralina carburante
|
|
F11 |
Candeletta riscaldante 2 riscaldamento supplementare
|
|
F12
|
Candeletta riscaldante 3 riscaldamento supplementare
|
|
F13
|
Cambio automatico
|
|
F15
|
Clacson
|
|
F16
|
Bobina di accensione, valvola di blocco CNG, sistema elettronico comandi ed erogazione
|
|
F17
|
Sistema elettronico di controllo della stabilità (ESC), centralina motore
|
|
F18
|
Morsetto 30 (tensione di riferimento), controllo batteria
|
|
F19
|
Tergicristalli anteriori
|
|
F20 |
Impianto di allarme antifurto
|
|
F22
|
Morsetto 50 diagnosi, centralina motore
|
|
F23
|
Motorino di avviamento
|
|
F24
|
Candeletta riscaldante 1 del riscaldamento supplementare, servofreno
|
|
F31
|
Pompa del vuoto, pompa acqua
|
|
F33
|
Servofreno
|
|
F34
|
Servofreno
|
|
F35
|
Relais funzioni climatizzatore
|
|
F37
|
Riscaldamento autonomo/div>
|
