Un fusibile bruciato si riconosce dai filamenti fusi.
-

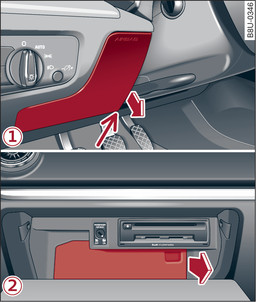

- Fig. 343-1- Zona del piantone dello sterzo (guida a sinistra): copertura, -2- cassetto portaoggetti (guida a destra): copertura
-

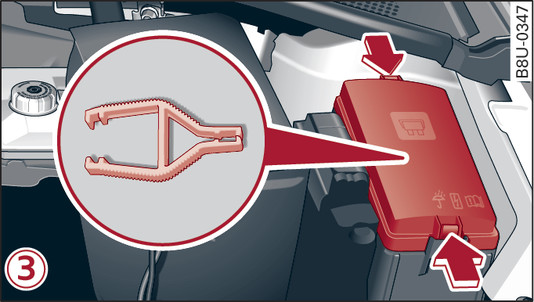

- Fig. 344-3- Parte sinistra del vano motore: copertura del vano fusibili
I fusibili si trovano dietro una copertura nella zona del piantone dello sterzo (vetture con guida a sinistra) -1-
fig. 343►
ovvero dietro una copertura nel cassetto portaoggetti (vetture con guida a destra) -2-. Ulteriori fusibili si trovano sotto una copertura nel vano motore, a sinistra -3- fig. 344►
.
Spegnere il quadro strumenti e tutti gli utilizzatori.
Individuare nelle seguenti tabelle il fusibile relativo all utilizzatore link►
.
Rimuovere la copertura o il coperchio corrispondente.
Rimuovere la graffa di plastica dalla copertura alloggiata nel vano motore fig. 344►
.
Estrarre il fusibile insieme alla graffa di plastica.
Quando un fusibile si brucia, sostituirlo con uno di amperaggio uguale.
Riapplicare la copertura o il coperchio.
Colore dei fusibili
|
Colore
|
Intensità di corrente
in ampere |
|
nero
|
1
|
|
lilla
|
3
|
|
marrone chiaro
|
5
|
|
marrone
|
7,5
|
|
rosso
|
10
|
|
blu
|
15
|
|
giallo
|
20
|
|
bianco o chiaro
|
25
|
|
verde
|
30
|
|
arancione
|
40/div>
|
ATTENZIONE
Non effettuare riparazioni dei fusibili e non sostituire mai un fusibile bruciato con uno di amperaggio superiore. Si potrebbe danneggiare l impianto elettrico: pericolo di incendio!
ATTENZIONE
Se un fusibile appena sostituito si brucia dopo breve tempo, l impianto elettrico deve essere sottoposto al più presto a una verifica presso un officina specializzata.
Avvertenza
- Nelle tabelle che seguono non vengono prese in considerazione eventuali posizioni non occupate.
- Alcuni degli equipaggiamenti elencati nelle tabelle che seguono sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.
