Vale per: vetture con riduzione catalitica selettiva
Per rifornire AdBlue occorre utilizzare uno speciale flacone.
-

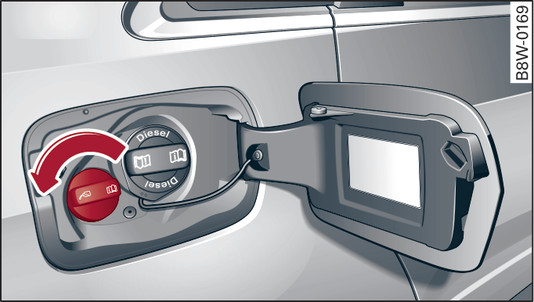

- Fig. 305Lato posteriore destro della vettura: apertura del tappo a vite del bocchettone di rifornimento AdBlue
Il bocchettone di rifornimento dell AdBlue si trova accanto a quello del carburante (diesel). Rabboccare almeno la quantità di AdBlue visualizzata sul quadro strumenti. Se la quantità rifornita è inferiore, il sistema non è in grado di rilevare l avvenuto rifornimeno e non risulta possibile avviare il motore. Si possono rabboccare al massimo 15 litri.
Apertura del bocchettone di rifornimento e rabbocco di AdBlue dal flacone
Presupposto: sul display del quadro strumenti compare l avvertenza che indica di effettuare il rifornimento di AdBlue.
Parcheggiare la vettura in piano.
Spegnere il quadro strumenti.
Aprire lo sportellino del serbatoio del carburante link►
.
Svitare il tappo del bocchettone agendo in senso antiorario fig. 305►
.
Rimuovere la copertura del flacone di rifornimento.
Avvitare il flacone di rifornimento al bocchettone di rifornimento, girandolo verso destra fino alla battuta.
Per svuotare il flacone, premerlo leggermente sul fondo. Tenere premuto il fondo del flacone fino a che non si è svuotato o finché il liquido non fluisce più nel serbatoio.
Svitare il flacone ruotandolo verso sinistra, senza premerne il fondo.
Chiusura del bocchettone di rifornimento
Avvitare il tappo dell AdBlue al bocchettone di rifornimento, girandolo verso destra finché non si sente che scatta.
Chiudere sportellino del serbatoio del carburante premendone l estremità sinistra e assicurandosi che si blocchi.
Dopo il rabbocco
Si deve mettere in marcia la vettura in modo che l AdBlue rabboccato venga riconosciuto dal sistema. Quest operazione può durare alcuni minuti.
Se il serbatoio dell AdBlue era vuoto e sul display era visualizzata un autonomia di
0 km, è necessario lasciare acceso il quadro per ca. 30 secondi prima di avviare il motore.
ATTENZIONE
L AdBlue può irritare la pelle, gli occhi e gli organi della respirazione. Se si verifica un contatto con tale sostanza, lavare subito le parti interessate con acqua abbondante. Rivolgersi eventualmente a un medico.
ATTENZIONE
- Utilizzare soltando AdBlue che rispetti la norma ISO 22241-1. Non mescolare AdBlue ad altri liquidi, neanche ad acqua.
- Non immettere AdBlue nel serbatoio del carburante diesel e, viceversa, carburante diesel nel serbatoio dell AdBlue. In caso di rifornimento con il carburante sbagliato, non avviare in nessun caso il motore: pericolo di danni al sistema serbatoio e al motore! Richiedere l intervento di personale qualificato.
- L AdBlue aggredisce le superfici con cui viene a contatto: siano esse verniciate, in plastica o in tessuto. Rimuovere immediatamente il liquido con uno straccio umido e abbondante acqua fredda. Nel caso in cui l AdBlue si sia già cristallizzato, utilizzare una spugna e acqua calda. Se non si provvede a rimuovere immediatamente l AdBlue dalle superfici in questione, dopo essersi cristallizzato, esso può corroderle.
- Evitare di portare a bordo flaconi di AdBlue: la loro apertura accidentale potrebbe essere causa di danni alla vettura.
- Fare attenzione a non versare AdBlue sugli indumenti. Se si verifica un contatto con tale sostanza, lavare subito le parti interessate con acqua abbondante.
- Utilizzare solo flaconi di rifornimento omologati per la vettura. Se si utilizzano altri sistemi meno ermetici è possibile che fuoriesca del liquido AdBlue.
Avvertenza
- Per il rifornimento e lo stoccaggio dell AdBlue, osservare le avvertenze fornite dal produttore.
- I flaconi di rifornimento sono reperibili presso l officina specializzata di fiducia.
- Il flacone di rifornimento di AdBlue omologato ha una capacità di circa 1,9 l.
- A temperature molto rigide è possibile che l AdBlue si congeli. In questo caso non è possibile riconoscere il rabbocco e il sistema continua a comunicare che il livello di AdBlue è troppo basso. L avvertenza scompare non appena il serbatoio si è scongelato.
