Vale per: vetture con dispositivo di traino
Il dispositivo di traino a scomparsa deve essere estratto dal suo alloggiamento e reinserito nello stesso con particolare cautela.
-

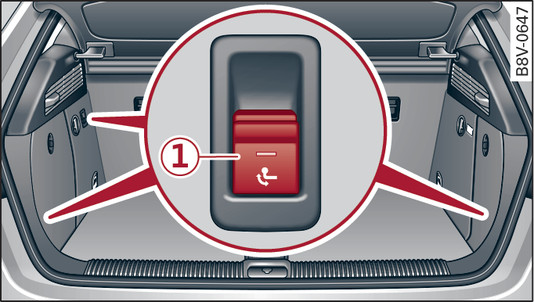

- Fig. 146Particolare del bagagliaio: interruttori (posizioni esemplificative)
-
- Fig. 147Paraurti posteriore: bloccaggio del dispositivo di traino e apertura della presa di corrente
Estrazione del dispositivo di traino
Attivare il freno di stazionamento.
Aprire il cofano del bagagliaio.
Tirare l interruttore -1-
fig. 146►
►. Il dispositivo di traino si sblocca e il gancio si sposta verso il basso. Il LED lampeggia.
Accompagnare con la mano il movimento del dispositivo di traino -2- nella direzione indicata dalla freccia, fino a che esso non si blocca in posizione, in modo ben percepibile fig. 147►
. Il LED rimane acceso.
Prima di attaccare il rimorchio, rimuovere il cappuccio parapolvere -3- e riporlo nella vettura.
Collegare il cavo del rimorchio alla presa di corrente -4-.
Quando si collega un rimorchio alla vettura, agganciare la fune di sicurezza del rimorchio nell apposito occhiello -5-.
All accensione del quadro strumenti sul display non devono comparire la spia
e la scritta
Controllare il gancio di traino!*
e la scritta
Controllare il gancio di traino!*
Reinserimento del dispositivo di traino
Dopo aver staccato il rimorchio riapplicare il cappuccio parapolvere -3-.
Tirare l interruttore -1-. Il dispositivo di traino si sblocca e il gancio si sposta verso il basso. Il LED lampeggia.
Spingere con la mano il dispositivo di traino sotto il paraurti, fino in fondo, facendo attenzione a che si blocchi in modo ben percepibile ►. Il LED rimane acceso.
All accensione del quadro strumenti sul display non devono comparire la spia
e la scritta
Controllare il gancio di traino!*
e la scritta
Controllare il gancio di traino!*
Durante la marcia o quando il cofano del bagagliaio è chiuso, l interruttore è disattivato.
Significato del LED nell interruttore
- Se il LED lampeggia, significa che il dispositivo di traino non ha ancora raggiunto la posizione di esercizio o di riposo.
- Se il LED è acceso, significa che il dispositivo di traino si trova nella posizione di esercizio o di riposo.
- Assicurarsi che nella traiettoria percorsa dal dispositivo di traino non si trovino persone, animali o oggetti.
- Se il LED lampeggia o sul display del quadro strumenti compaiono la spia
e la scritta
Controllare il gancio di traino!*, non viaggiare con il rimorchio al traino: pericolo di incidente! Ripetere l operazione. In presenza di un anomalia tecnica, contattare un officina specializzata.
- Non modificare mai i movimenti del dispositivo di traino utilizzando strumenti o attrezzi. Il dispositivo di traino potrebbe così danneggiarsi e non essere più sicuro.
- Non premere mai l interruttore se il dispositivo di traino è sotto carico.
ATTENZIONE
Quando si usa un idropulitrice ad alta pressione non dirigerla direttamente sulla guarnizione del dispositivo di traino o sulla presa. La guarnizione potrebbe danneggiarsi. Di conseguenza potrebbe penetrare dell umidità all interno del dispositivo, arrecando danni da corrosione.
Avvertenza
- L occhiello -5- del dispositivo di traino è concepito esclusivamente per il fissaggio della fune di sicurezza del rimorchio.
- Il meccanismo di estrazione del dispositivo di traino è appositamente lubrificato. Nel caso in cui il meccanismo resti inutilizzato per lunghi periodi, è possibile che al suo azionamento si constati una certa resistenza nel movimento dovuta ad una distribuzione non più ottimale del lubrificante. Per rimediare a questo inconveniente si suggerisce di estrarre e reinserire il dispositivo di traino più volte e di scuoterlo.
- Quando si viaggia senza rimorchio, è consigliabile reinserire il dispositivo di traino.
