Vale per: vetture con trazione ibrida plug-in
-

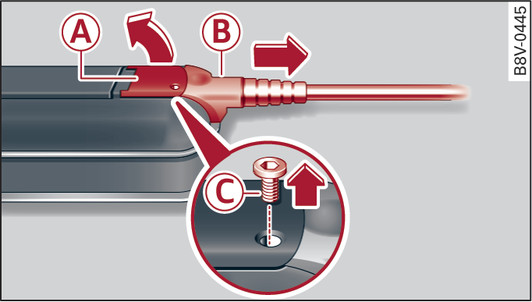

- Fig. 135Unità di comando: stacco del cavo
-

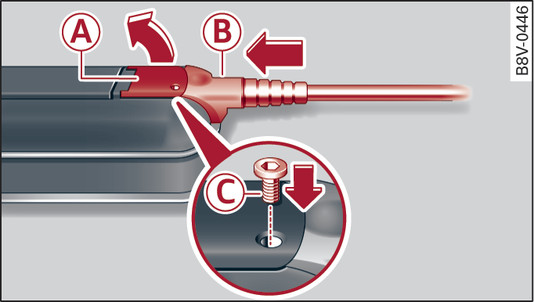

- Fig. 136Unità di comando: fissaggio del cavo
Presupposti:
La ricarica della batteria ad alto voltaggio è conclusa.
La spina di carica è staccata dalla presa di carica della vettura.
La spina elettrica è staccata dalla presa di corrente.
Stacco del cavo
Se necessario, allentare la vite -C- fig. 135►
con il cacciavite in dotazione.
Sollevare completamente la leva -A-.
Estrarre la spina -B- fino al primo punto di resistenza.
Abbassare la leva -A- finché poggia sulla spina -B-.
Estrarre completamente la spina -B-.
Fissaggio del cavo
Sollevare leggermente la leva -A- fig. 136►
.
Introdurre la spina -B- nell unità di comando fino al primo punto di resistenza.
Sollevare completamente la leva -A-.
Introdurre la spina -B- completamente nell unità di comando.
Abbassare la leva -A-.
Serrare la vite -C- con il cacciavite in dotazione.
ATTENZIONE
- Prima di sostituire il cavo di alimentazione o il cavo della vettura, staccare sempre il cavo di alimentazione dalla presa di corrente.
- Rispettare assolutamente la successione prevista per la ricarica della batteria ad alto voltaggio. Durante la ricarica non staccare il cavo di carica della vettura dalla presa. Concludere la ricarica prima di staccare il cavo di carica della vettura dalla presa.
- Sostituire il cavo esclusivamente in ambienti asciutti.
- Il sistema di carica Audi e‑tron deve essere utilizzato esclusivamente con il suo cavo di alimentazione, la sua unità di comando e il suo cavo della vettura. Raccomandiamo di utilizzare esclusivamente i cavi forniti in dotazione dall Audi.
