Il quadro strumenti è l unità centrale di informazione per il conducente.
-

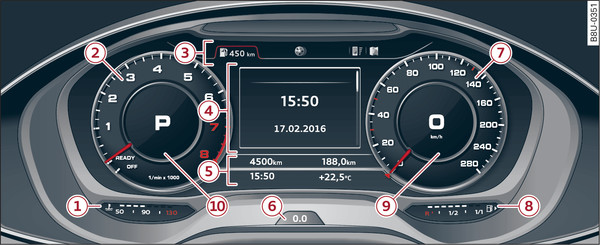

- Fig. 3Vale per: vetture con Audi virtual cockpitPanoramica del quadro strumenti
-

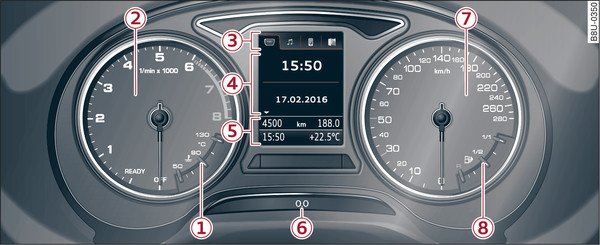

- Fig. 4Vale per: vetture con quadro strumenti analogicoPanoramica del quadro strumenti
Vetture con trazione ibrida plug-in*:
il quadro strumenti è differente link►
.
Vetture con trazione a gas naturale*:
il quadro strumenti differisce link►
.
| -1- | Indicazione della temperatura del liquido di raffreddamento oppure del boost* “Indicazione della temperatura del liquido di raffreddamento”► “Indicazione della temperatura dell'olio motore e del boost”► |
| -2- |
|
| -3- | Settore delle schede* |
| -4- |
Settore centrale con
|
| -5- | Barra di stato (visualizzata su una o due righe) |
| -6- | Tasto di azzeramento del contachilometri parziale ► |
| -7- | Tachimetro/visualizzazione comfort |
| -8- | Livello del carburante ► |
| -9- | Tachimetro |
| -10- | Visualizzazione complementare sinistra (divisa in due nella visualizzazione ampliata) |
Si possono accendere altre spie nel contagiri -2-, nel tachimetro -7-, nella barra di stato -5- e, a seconda del quadro strumenti scelto, al di sopra o al di sotto del settore centrale -4-.
Le figure riportate alle pagine seguenti rappresentano quasi esclusivamente il quadro strumenti analogico policromatico*. Nel quadro strumenti monocromatico o nell Audi virtual cockpit* è possibile che la rappresentazione o la posizione degli elementi mostrati sia diversa.
Avvertenza
- A seconda dell equipaggiamento della vettura è illuminata la strumentazione (lancette e quadranti) a luci spente e ad accensione inserita. L illuminazione dei quadranti si riduce automaticamente di intensità con il diminuire della luminosità esterna, fino a spegnersi completamente. Questa funzione ha lo scopo di ricordare al conducente di accendere per tempo i fari anabbaglianti.
- Le unità di misura, per esempio della temperatura o della velocità, possono essere impostate attraverso il sistema di infotainment link► .
