A következőkre vonatkozik: Plug-in-Hybrid hajtású járművek
Ha a járműakkumulátorról beszélünk, akkor a járművében lévő 12 voltos akkumulátorra gondolunk.
-

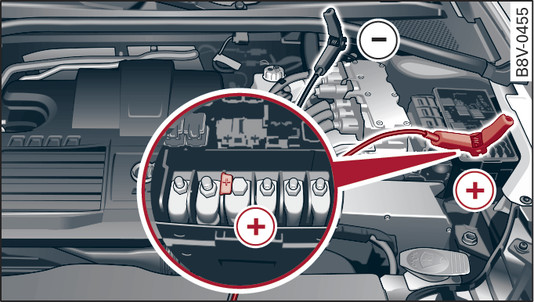

- 129. ábraMotortér: a töltőkészülék és az indítókábel csatlakozásai
A jármű egy járműakkumulátorral és egy nagyfeszültségű akkumulátorral van felszerelve.
Ha a járműakkumulátor lemerül, akkor az egy hagyományos járműnél egy töltőkészülékkel feltölthető vagy a jármű egy másik jármű járműakkumulátorának a segítségével indítási rásegítéssel beindítható.
Vegye figyelembe a járműakkumulátor töltésére Link►
és az indítási rásegítésre vonatkozó utasításokat Link►
.
Nyissa fel a motorháztetőt Link►
.
Távolítsa el a biztosítéktartó fedelét -8-, hogy hozzáférjen a plusz pólushoz -+- Link►
.
Csatlakoztassa a töltőkészülék, illetve az indítóvezeték pólusfogóit a plusz pólushoz -+- és a karosszéria testpontjához ---.
VIGYÁZAT
Nem szabad a járművével indítási rásegítést adnia! Máskülönben jelentős károk keletkezhetnének a járművének az elektromos rendszerében.
