Valable pour les véhicules à propulsion hybride rechargeable
-
- Fig. 135 Unité de commande : débranchement du câble
-

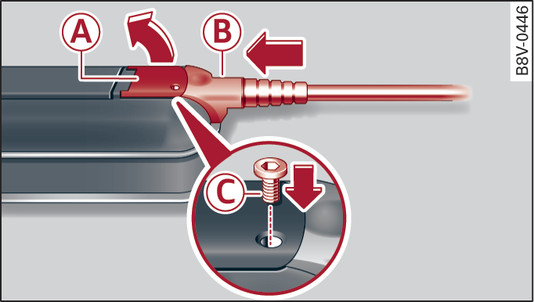

- Fig. 136 Unité de commande : fixation du câble
Conditions :
La procédure de recharge de la batterie haute tension est terminée.
La fiche de recharge du véhicule est débranchée de la prise de recharge du véhicule.
La fiche secteur est débranchée de la prise de courant.
Débranchement du câble
Desserrez si nécessaire la vis -C- fig. 135►
à l aide du tournevis fourni.
Relevez entièrement le levier -A-.
Retirez la fiche -B- jusqu au premier point de résistance.
Refermez le levier -A- jusqu à ce qu il repose bien à plat sur la fiche -B-.
Débranchez entièrement la fiche -B-.
Fixation du câble
Relevez légèrement le levier -A- fig. 136►
.
Introduisez la fiche -B- jusqu au premier point de résistance dans l unité de commande.
Relevez entièrement le levier -A-.
Introduisez la fiche -B- entièrement dans l unité de commande.
Fermez le levier -A-.
Serrez la vis -C- à l aide du tournevis fourni.
AVERTISSEMENT
- Avant de remplacer le câble d alimentation ou le câble du véhicule, débranchez toujours le câble d alimentation de la prise de courant.
- Respectez impérativement l ordre indiqué pour la procédure de recharge de la batterie haute tension. Ne débranchez pas le câble de recharge du véhicule de la prise de courant au cours de la procédure de recharge. Mettez fin à la procédure de recharge avant de débrancher le câble de recharge du véhicule de la prise de courant.
- Remplacez le câble uniquement dans un environnement sec.
- Le système de recharge Audi e-tron doit toujours être utilisé au complet, c est-à-dire avec le câble d alimentation, l unité de commande et le câble du véhicule. Nous vous recommandons de n utiliser que des câbles homologués par Audi.
