Audi A3 - 2016Start und Fahrt e‑tron Laden mit dem Audi e‑tron ...
Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb

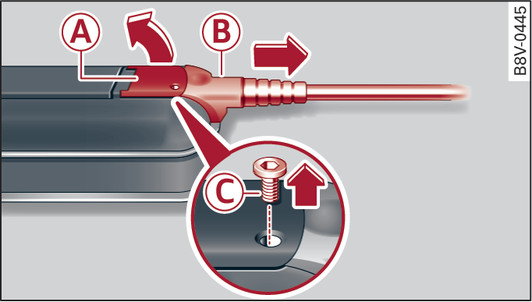

Abb. 135 Bedieneinheit: Kabel lösen
Abb. 135 Bedieneinheit: Kabel lösen

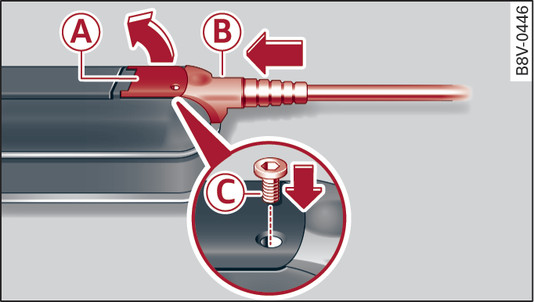

Abb. 136 Bedieneinheit: Kabel befestigen
Abb. 136 Bedieneinheit: Kabel befestigen
Voraussetzungen:
Der Ladevorgang der Hochvoltbatterie ist beendet.
Der Fahrzeugladestecker ist aus dem Fahrzeugladeanschluss ausgesteckt.
Der Netzstecker ist aus der Steckdose ausgesteckt.
Kabel lösen
Lösen Sie ggf. die Schraube -C- Abb. 135 mit dem beigelegten Schraubendreher.
Heben Sie den Hebel -A- vollständig an.
Ziehen Sie den Stecker -B- bis zum ersten Widerstand heraus.
Schließen Sie den Hebel -A-, bis er auf dem Stecker -B- aufliegt.
Ziehen Sie den Stecker -B- vollständig heraus.
Kabel befestigen
Heben Sie den Hebel -A- Abb. 136 leicht an.
Schieben Sie den Stecker -B- bis zum ersten Widerstand in die Bedieneinheit.
Heben Sie den Hebel -A- vollständig an.
Schieben Sie den Stecker -B- vollständig in die Bedieneinheit.
Schließen Sie den Hebel -A-.
Schrauben Sie die Schraube -C- mit dem beigelegten Schraubendreher fest.
ACHTUNG
  • Vor dem Wechsel von Netzkabel oder Fahrzeugkabel immer das Netzkabel aus der Steckdose ausstecken.
  • Vorgegebene Reihenfolge beim Ladevorgang der Hochvoltbatterie unbedingt einhalten. Fahrzeugladekabel nicht während des Ladevorgangs an der Steckdose ausstecken. Ladevorgang beenden, bevor das Fahrzeugladekabel aus der Steckdose ausgesteckt wird.
  • Kabel ausschließlich in trockener Umgebung wechseln.
  • Das Audi e‑tron Ladesystem darf nur als Einheit aus Netzkabel, Bedieneinheit und Fahrzeugkabel verwendet werden. Wir empfehlen nur von Audi freigegebene Kabel zu verwenden.
