Platí pro: vozidla s hybridním pohonem plug-in
-

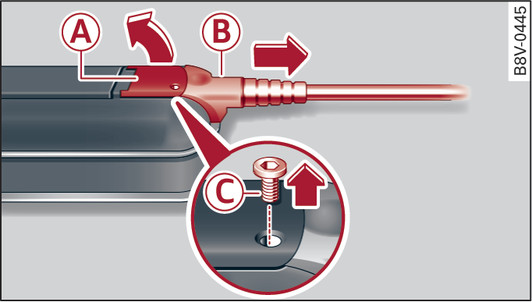

- Obr. 135 Ovládací jednotka: uvolnění kabelu
-

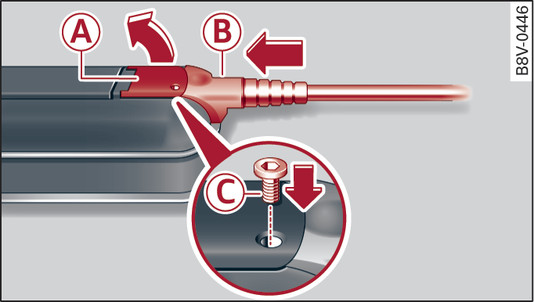

- Obr. 136 Ovládací jednotka: připevnění kabelu
Předpoklady:
Nabíjení vysokonapěťového akumulátoru je ukončeno.
Nabíjecí konektor vozidla je vytažen z nabíjecí zdířky vozidla.
Síťová zástrčka je vytažena ze zásuvky.
Uvolnění kabelu
Přiloženým šroubovákem případně uvolněte šrouby -C- obr. 135►
.
Úplně nadzvedněte páčku -A-.
Konektor -B- povytáhněte až k prvnímu místu odporu.
Páčku -A- zavřete tak, aby doléhala na konektor -B-.
Konektor -B- úplně vytáhněte.
Upevnění kabelu
Páčku lehce nadzvedněte -A- obr. 136►
.
Konektor -B- zasuňte do ovládací jednotky až k prvnímu místu odporu.
Úplně nadzvedněte páčku -A-.
Konektor -B- úplně zasuňte do ovládací jednotky.
Zavřete páčku -A-.
Přiloženým šroubovákem šrouby -C- pevně zašroubujte.
POZOR
- Před výměnou síťového kabelu nebo kabelu k vozidlu vždy vytáhněte síťový kabel ze zásuvky.
- Bezpodmínečně dodržujte stanovené pořadí úkonů procesu nabíjení vysokonapěťového akumulátoru. Během nabíjení nevytahujte nabíjecí kabel k vozidlu ze zásuvky. Než je vytažen nabíjecí kabel ze zásuvky, ukončete nejprve nabíjení.
- Kabely vyměňujte výhradně v suchém prostředí.
- Nabíjecí systém Audi e-tron se smí používat pouze jako jednotka, sestávající se ze síťového kabelu, ovládací jednotky a kabelu k vozidlu. Doporučujeme používat pouze společností Audi schválené kabely.
